PFXSP5600TPD

基本产品信息
类型
可编程人机界面
系列
SP5000系列
显示屏尺寸
12"
型号
PFXSP5600TPD
全球代码
PFXSP5600TPD
产品特点
12" DC 画面自动缩放 亮度自适应 (精良显示模块)
维修服务
维修服务期内,可维修
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
12.1"
分辨率
1,024 x 768 像素 (XGA)
自动缩放
支持
有效显示面积
W245.76 x H184.32 mm
显示颜色
1600万色*1
背光灯
白色LED (用户不可自行更换。需要更换时,请联系当地Pro-face分支机构)
背光灯寿命
50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的50%或背光灯开始闪烁)
亮度调节
0~100 (可通过触摸面板或软件进行调节)
光线感应
支持
触摸面板类型
电阻式(模拟,多点触摸)
触摸面板分辨率
1,024 x 1,024
触摸面板寿命
1,000,000次以上

1了解显示颜色的详细信息,请参阅画面和逻辑编程软件。

电气规格
输入电压
12~24 Vdc
额定电压
10.8~28.8 Vdc
电压降
12Vdc:1.25ms以下
24Vdc:5ms以下
功耗
最大:21 W
不为外部设备供电时:18 W以下
背光灯调节(20%):11 W以下
关闭背光灯(待机模式):6 W以下*2
瞬时电流
30 A以下
抗干扰性能
干扰电压:1000Vp-p;
脉冲周期:1µs;
上升时间:1ns(通过噪声模拟器)
绝缘强度
1,000 Vac,20 mA 小于1分钟(电源端子和FG端子之间)
绝缘电阻
500 Vdc, 10 MΩ 以上

2显示模块功耗

环境规格
国际安全标准
abs.gifbv.gifccs.gifce.gifclassnk.gifctick.gifeac.gifex.gifkc.giflr.gifrina.giful508.giful508ansi.gifdnv_gl.gif
工作温度
0 ~ 60 °C
存储温度
-20 ~ +60 °C
工作湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
存储湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅:3.5mm
9~150Hz恒定加速度:9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准,147m/s2,X、Y、Z轴各3次
抗静电性能
接触式放电:6kV(符合IEC/EN61000-4-2,3级标准)
接口规格
USB(Type-A)接口
USB2.0(USB TYPE-A 接头)×1;
电源电压:5Vdc±5%;
输出电流:500mA以下;
通讯距离:5m以下*3
USB(Mini-B)接口
USB 2.0 (Mini-B) x 1,最大传输距离:5米*4

3当使用增强型主机+显示模块时,每种USB设备仅可连接一个,例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备,则只有第一个设备可用。

4当使用增强型主机+显示模块时,每种USB设备仅可连接一个,例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备,则只有第一个设备可用。

结构规格
接地
功能接地:接地电阻为100Ω,电缆横截面积为2mm2(AWG 14)以上,或当地适用标准。(FG与SG端子同)
冷却方式
自然风冷
结构
使用了工厂预装的前置USB保护盖:符合IP65F、IP67F。
使用了前置USB保护盖(配件):符合IP66F、IP67F、Type 4X/13(仅室内安装)。
*安装固定后的前面板且不使用前置USB接口。
注意:Pro-face制造的带固定螺丝前置USB保护盖(配件)(型号:PFXZCDCVUS1)。*5
外形尺寸
W315 x H241 x D67 mm
面板开孔尺寸
W301.5 x H227.5 mm
面板厚度:1.6~5 mm*6
重量
3.2kg以下*7

5本产品的正面安装于固定面板上,已使用与规格中的标准相当的条件对其进行了测试。

6尺寸公差为+1/0mm,倒角半径小于R3。即使安装面板的厚度在“面板开孔尺寸”建议的范围之内,由于面板材质、尺寸、安装位置和其他设备等原因,面板也可能会发生弯曲。因此,可能需要对安装表面进行加固。

7仅适用于显示模块。

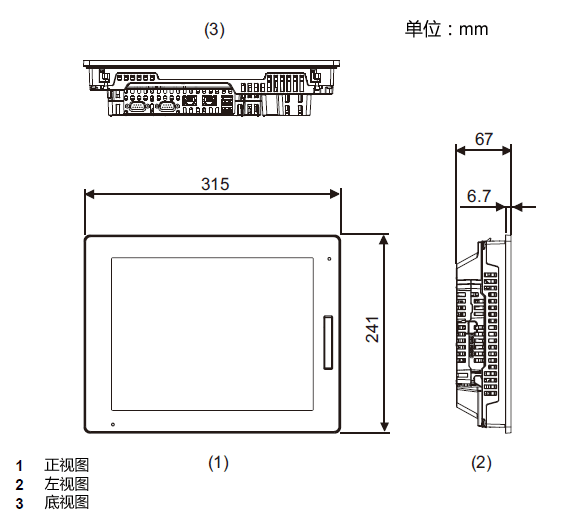

外形尺寸
外形尺寸

显示模块+主机模块

面板开孔尺寸


A B C
301.5 (+1/-0) mm 227.5 (+1/-0) mm 1.6 ~ 5 mm

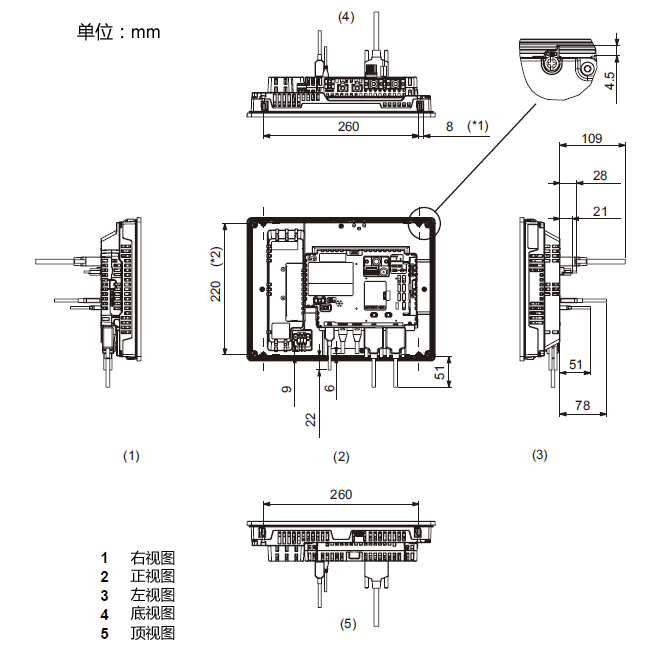

安装电缆后外形尺寸

(开放型主机)

*1旋转的紧固件。

*2安装紧固螺丝的中心距离。
