PFXSP5700WCD

基本产品信息
类型
可编程人机界面
系列
SP5000系列
显示屏尺寸
15"宽屏
型号
PFXSP5700WCD
全球代码
PFXSP5700WCD
产品特点
15"宽屏 DC 自动缩放 光线感应 (精良显示模块)
维修服务
维修服务期内,可维修
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
15" 宽屏
分辨率
1,366 x 768像素 (FWXGA)
自动缩放
支持
有效显示面积
W344.2 x H193.5 mm
显示颜色
1600万色
背光灯
白色LED (用户不可自行更换。需要更换时,请联系当地Pro-face分支机构)
背光灯寿命
50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的50%或背光灯开始闪烁)
亮度调节
0~100 (可通过触摸面板或软件进行调节)
光线感应
支持
触摸面板类型
投射式电容(5点触摸)
触摸面板分辨率
2,048 x 2,048
触摸面板寿命
5000万次以上
电气规格
输入电压
12~24 Vdc
额定电压
10.8~28.8 Vdc
电压降
12Vdc:1.25ms以下
24Vdc:5ms以下
功耗
最大:17W
不为外部设备供电时:14W以下
背光灯调节(20%):8W以下
关闭背光灯(待机模式):6W以下*1
瞬时电流
30 A以下
抗干扰性能
干扰电压:1000Vp-p;
脉冲周期:1µs;
上升时间:1ns(通过噪声模拟器)
绝缘强度
1,000 Vac,20 mA 小于1分钟(电源端子和FG端子之间)
绝缘电阻
500 Vdc, 10 MΩ 以上

1显示模块功耗

环境规格
国际安全标准
工作温度
0 ~ 55 °C
存储温度
-20 ~ +60 °C
工作湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
存储湿度
10~90%RH (无凝露,湿球温度计温度: 39°C以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2标准
5~9Hz 单振幅:3.5mm
9~150Hz恒定加速度:9.8m/s2
X、Y、Z轴各10次(100分钟)
抗冲击性能
符合IEC/EN61131-2标准,147m/s2,X、Y、Z轴各3次
抗静电性能
接触式放电:6kV
非接触式放电:8kV
(符合IEC/EN61000-4-2,3级标准)
接口规格
USB(Type-A)接口
USB2.0(USB TYPE-A 接头)×1;
电源电压:5Vdc±5%;
输出电流:500mA以下;
通讯距离:5m以下*2
USB(Mini-B)接口
USB 2.0 (Mini-B) x 1,最大传输距离:5米

2当使用增强型主机+显示模块时,每种USB设备仅可连接一个,例如一个USB存储器、一根传输电缆或一个条形码阅读器。如果连接了多个相同类型的设备,则只有第一个设备可用。

结构规格
接地
功能接地:接地电阻为100Ω,电缆横截面积为2mm2(AWG 14)以上,或当地适用标准。(FG与SG端子同)
冷却方式
自然风冷
结构
使用了工厂预装的前置USB保护盖:符合IP65F、IP67F、Type 1。
使用了前置USB保护盖(配件):符合IP66F、IP67F、Type 1、Type 4X/13(仅室内安装)。
*安装固定后的前面板且不使用前置USB接口。
注意:Pro-face制造的带固定螺丝前置USB保护盖(配件)(型号:PFXZCDCVUS1)。*3
外形尺寸
W414 x H295 x D69 mm
面板开孔尺寸
W396 x H277 mm*4
重量
5kg以下*5

3人机界面正面安装于固定面板上,已使用与规格中的标准相当的条件对其进行了测试。虽然人机界面的防护等级符合这些标准,但是沾在人机界面上的一些油污即使不会影响人机界面的使用,却仍有可能对人机界面造成损害。出现这种情况一般是由于人机界面的运行环境中存在汽化油,或低粘性切割油长期附着在人机界面表面上。如果人机界面前面板的保护膜脱落,则可能导致油污渗入人机界面。发生这种情况时,建议您采取其他防护措施。此外,允许范围以外的油还可能导致前面板塑料外罩变形或被腐蚀。因此,在安装人机界面之前,请务必确认人机界面运行环境中可能出现的各种情况。如果防水橡皮垫圈已经使用了很长一段时间,或者从面板上卸下了人机界面及其防水橡皮垫圈,则原来的防护等级将无法得到保证。为了保持原来的防护等级,请务必定期更换防水橡皮垫圈。

4尺寸公差为+1/0mm,倒角半径小于R3。即使安装面板的厚度在“面板开孔尺寸”建议的范围之内,由于面板材质、尺寸、安装位置和其他设备等原因,面板也可能会发生弯曲。因此,可能需要对安装表面进行加固。

5仅适用于显示模块。

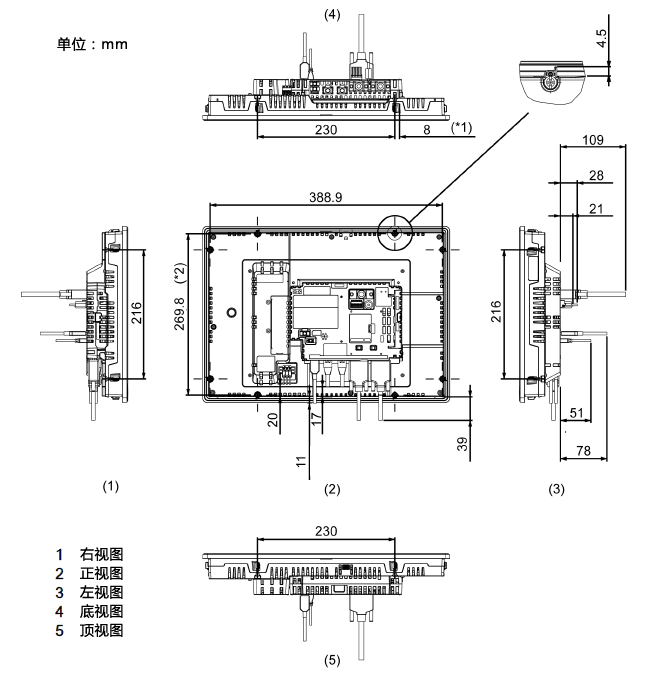

外形尺寸
外形尺寸

显示模块+主机模块

面板开孔尺寸


A B C
396 mm (+1/-0 mm) 277 mm (+1/-0 mm)] 1.6~5 mm
安装电缆后外形尺寸

(开放型主机)

*1 旋转的紧固件。

*2 安装紧固螺丝的中心距离。
