PFXPEBBD42CNN1

製品基本情報
製品カテゴリー
産業用PC(IPC)
シリーズ
PE4000Bシリーズ
画面サイズ
ビルトイン型
型式
PFXPEBBD42CNN1
グローバルコード
PFXPEBBD42CNN1
製品特長
ボックス型 Atom N2600 CFast 16GB
販売状況
販売終了
販売(受注)終了日
2019/07/31*1
修理サービス終了日
2023/12/25*2
修理可否
O(メンテナンス期間中、修理可)

1最終受注日に関わらず在庫が無くなり次第、販売終了となります。

2修理対応期間内でも部品の入手困難等により早期修理終了となることがあります。

推奨代替品
推奨代替品1
産業用PC仕様
対応OS
Windows Embedded Standard 7(32ビット)
CPU
Intel Atom Dual Core N2600 1.6GHz
L2キャッシュメモリ
1MB
メインメモリー
4GB(DDR3 800MHz)
チップセット
NM10
グラフィックアクセラレーター
DirectX 10.1 およびOpenGL 3.0に対応、ハードウェアアクセレレーション使用のビデオデコード ビデオデコーダ:MPEG4、VC1、WMV9、H.264 対応
ビデオメモリー
最大512MB
グラフィック
RGB:最大1920 x 1200(85Hz)
HDMI:1920 x 1200に対応、最大データ速度:1.65GB/s
HDMI 1.3対応(最大1080p)
Watchdog timer
255レベルのタイマーインターバル、プログラム可能、1~255秒
電気的仕様
定格電圧
12~24Vdc ±5%
消費電力
標準16W
突入電流
30A以下
環境仕様
国際安全規格
使用周囲温度
0~60℃(通気風あり時、風速: 0.7 m/s)
0℃~50℃(通気風なし時)
保存周囲温度
-40~+85℃
使用周囲湿度
95%RH(結露のないこと、湿球温度40℃以下)
保存周囲湿度
10~85%RH(結露のないこと、湿球温度29℃以下)
汚染度
汚染度2
耐気圧(使用高度)
海抜2,000m以下
耐振動
2~9Hz:1.75mm 9~200Hz:4.9m/s²
耐衝撃性
CFast/SSD/CF: 50G(壁面取付、正弦波の半周期、11ミリ秒)
電磁環境適合性 (EMC)
高周波電磁妨害への耐性 / 電磁妨害(EMI)Class A
インターフェイス仕様
シリアル(COM1)
RS-232C、コネクター:D-Sub 9ピン プラグ
シリアル(COM2)
RS-232C(D-Sub 9ピン、プラグ)
シリアル(COM3)
RS-232/422/485(D-Sub 9ピン、プラグ)、オートフローコントロール機能付き(BIOS 設定による)
シリアル(COM4)
RS-232/422/485(D-Sub 9ピン、プラグ)、オートフローコントロール機能付き(BIOS 設定による)
シリアル(COM5)
RS-232/422/485(D-Sub 9ピン、プラグ)、オートフローコントロール機能付き(BIOS 設定による)
シリアル(COM6)
RS-232/422/485(D-Sub 9ピン、プラグ)、オートフローコントロール機能付き(BIOS 設定による)
USB Type A
USB 2.0(Type A)x 5
イーサネット(LAN1)
10 / 100 / 1000Mbps、コネクター:モジュラージャック(RJ-45) x 1
イーサネット(LAN2)
10 / 100 / 1000Mbps、コネクタ:モジュラージャック(RJ-45) x 1
イーサネット(LAN3)
10/100/1000Mビット/s(RJ-45 モジュラージャック)
CFastカード
CFast(16GB) x 1(OSプリインストール済)
ビデオ
アナログRGB x 1、HDMI x 1
音声入力
ライン・マイク入力
音声出力
ライン出力 x 1
シリアルATA
SSD x 1
拡張スロット
ミニPCIe(フルサイズ) x 1
その他
デジタルI/O:8点(I/O選択可)
[DIO仕様詳細]
アイソレーション:なし
インターフェイス方式:CMOS I/F 5V トレラント
外部電源:+5VDC ±5% 300mA(VDD)
最大電流(I/Oピントータル):85mA
設置仕様
冷却方式
自然空冷(ファンレス)
保護構造
IP40
外形寸法
W264.5 x H69.19 x D133mm
質量
約2.5kg

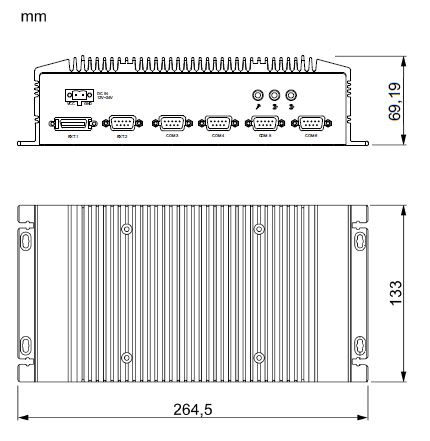

外観図・寸法図
外形寸法図
