Instalación del adaptador en el panel

Esta sección describe cómo instalar el adaptador cableado en el panel y conectarlo a la Serie GPH6000 tipo cableado.

PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO Desconecte la alimentación del dispositivo antes de retirar cubiertas o elementos del sistema, y antes de instalar o quitar cualquier accesorio, hardware o cable. Desconecte el cable de alimentación de este producto y de la fuente de alimentación eléctrica antes de instalar o retirar el mismo. Asegúrese de siempre usar un dispositivo adecuadamente calificado para detectar la tensión a fin de confirmar que la alimentación está apagada cuándo y dónde se indique. Reemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar energía eléctrica a este producto. Use solamente la tensión especificada cuando utilice este producto. Este producto está diseñado para utilizar 24 Vcc. Siempre debe comprobar si el dispositivo recibe alimentación CC antes de aplicarle corriente. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO

Desconecte la alimentación del dispositivo antes de retirar cubiertas o elementos del sistema, y antes de instalar o quitar cualquier accesorio, hardware o cable.
Desconecte el cable de alimentación de este producto y de la fuente de alimentación eléctrica antes de instalar o retirar el mismo.
Asegúrese de siempre usar un dispositivo adecuadamente calificado para detectar la tensión a fin de confirmar que la alimentación está apagada cuándo y dónde se indique.
Reemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar energía eléctrica a este producto.
Use solamente la tensión especificada cuando utilice este producto. Este producto está diseñado para utilizar 24 Vcc. Siempre debe comprobar si el dispositivo recibe alimentación CC antes de aplicarle corriente.

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

AVISO
DAÑOS MATERIALES Siempre debe usar la junta de instalación. Mantenga este producto estabilizado en el corte del panel mientras instala o retira los tornillos y fijaciones. No supere el par de apriete especificado. Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

AVISO
DAÑOS MATERIALES No permita que el conector del cable caiga ni golpee contra nada duro Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

Prepare el cable dedicado con antelación. Para obtener instrucciones sobre cómo conectar el cable al producto, consulte Instalación del cable dedicado.

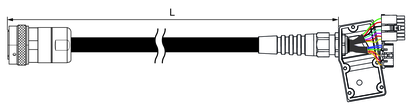

Contenido del paquete del cable de conexión del adaptador con cable

A. Tornillo de instalación (M3) x 5

B. Cable x 1

PFXZHCBLCOM5M

L = 5000 ±100 mm (196,85 ±3,94 in)

PFXZHCBLCOM10M

L = 10000 ±100 mm (393,70 ±3,94 in)

PFXZHCBLCOM20M

L = 20000 ±100 mm (787,40 ±3,94 in)

Procedimiento de instalación

De acuerdo con las Dimensiones del corte del panel de este producto, recorte una abertura de montaje en el panel.
Retire la tuerca del adaptador.
Coloque la junta suministrada al conector del cable en el adaptador.
Inserte la parte de conexión del cable del adaptador por la parte posterior del panel.
Fije el producto al panel con los tornillos (incluidos). Para obtener instrucciones sobre cómo usar los tornillos, consulte la sección correspondiente Dimensiones del corte del panel. Apriete los tornillos de instalación en el sentido de las agujas del reloj con un destornillador (Ph2). El par de apriete necesario es de 0,6 N•m (5,3 lb-in).

NOTA: Si utiliza un solo tornillo, instale la tuerca.

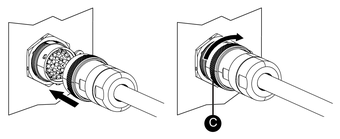

Conecte el cable. Compruebe las formas de los conectores para colocarlos en la orientación correcta. Gire el anillo de bloqueo en el sentido de la flecha para fijar el cable.
1. Conector en el lado del adaptador
2. Conector en el lado del cable
3. Anillo de seguridad
