GPH6000-MM01-JA.00

アダプターのパネルへの取り付け

有線アダプターをパネルに取り付け、GPH6000 シリーズ有線タイプに接続する方法について説明します。

危険
感電、爆発、閃光アークの危険性
  • システムのカバーまたは部品を取り外す前、および付属品、ハードウェア、またはケーブルの取り付け / 取り外しの前に、装置のすべての電源を外してください。
  • 本製品の取り付け / 取り外しの前に、本製品および電源供給元の両方から電源ケーブルを外してください。
  • 電源オフの確認の際は、必ず正しい定格の電圧検出装置を使用し、電源が供給されていないことを確認してください。
  • 本製品に電源を入れる前に、システム内のすべてのカバーおよび部品を取り付けて固定してください。
  • 本製品を使用する際には、必ず指定の電圧をご使用ください。本製品は 24 Vdc の電源を使用するように設計されています。電源を入れる前に、ご使用の装置が DC 対応であるかを常に確認してください。
上記の指示に従わないと、死亡または重傷を負うことになります。
注記
機器の損傷
  • 防滴ガスケットは必ず使用してください。
  • 取り付けネジおよび金具を取り付ける、または取り外す間は、パネルカットの中で本製品を安定させてください。
  • 指定以上のトルクをかけないでください。
上記の指示に従わないと、機器の損傷を負う可能性があります。
注記
機器の損傷
ケーブルのコネクター部を落としたり、硬いものにあたらないようにしてください。
上記の指示に従わないと、機器の損傷を負う可能性があります。

事前に専用ケーブルを準備してください。本製品にケーブルを取り付ける方法については、専用ケーブルの取り付け を参照してください。

有線アダプター接続ケーブルの梱包内容

A. 取り付けネジ (M3) x 5

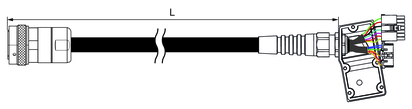

B. ケーブル x 1

PFXZHCBLCOM5M

L = 5,000 ±100 mm (196.85 ±3.94 in)

PFXZHCBLCOM10M

L = 10,000 ±100 mm (393.70 ±3.94 in)

PFXZHCBLCOM20M

L = 20,000 ±100 mm (787.40 ±3.94 in)


取り付け手順

  1. 本製品のパネルカット寸法に従って、パネルに取り付け穴を開けます。
  2. アダプターからナットを取り外します。
  3. 付属のガスケットをアダプターのケーブル接続部に取り付けます。
  4. アダプターのケーブル接続部をパネルの背面側から挿入します。
  5. ネジ (付属) で製品をパネルに固定します。ネジの使用方法については、パネルカット寸法 を参照してください。ドライバー (Ph2) を使用して時計回りに取り付けネジを締めます。適正な締め付けトルクは 0.6 N•m (5.3 lb-in) です。
    注記: ネジを 1 つのみ使用して取り付ける場合は、ナットも取り付けてください。

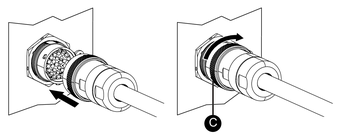

  6. ケーブルを接続します。コネクターの形状をよく確認し、正しい向きで取り付けてください。ロックリングを矢印の方向に回してケーブルを固定します。
    1. アダプター側のコネクター

    2. ケーブル側のコネクター

    3. ロックリング
