Installazione dell'adattatore sul pannello

Questa sezione descrive come installare l'adattatore cablato sul pannello e collegarlo al tipo cablato Serie GPH6000.

PERICOLO
RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo. Staccare il cavo di alimentazione dal prodotto e dall'alimentazione prima di installare o rimuovere il prodotto. Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato. Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutte le coperture e i componenti del sistema. Utilizzare questo prodotto solo con il valore di tensione specificato. Questo prodotto utilizza alimentazione a 24 Vcc. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO

Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.
Staccare il cavo di alimentazione dal prodotto e dall'alimentazione prima di installare o rimuovere il prodotto.
Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato.
Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutte le coperture e i componenti del sistema.
Utilizzare questo prodotto solo con il valore di tensione specificato. Questo prodotto utilizza alimentazione a 24 Vcc. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVISO
DANNI ALLE APPARECCHIATURE Usare sempre la guarnizione d'installazione. Tenere l'apparato fermo nell'apertura del pannello mentre si installano o si rimuovono gli elementi di fissaggio a vite. Non esercitare una coppia maggiore del valore specificato. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

AVVISO
DANNI ALLE APPARECCHIATURE Non lasciare che il connettore del cavo cada o urti contro qualcosa di duro. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Preparare in anticipo il cavo dedicato. Per istruzioni su come collegare il cavo al prodotto, consultare il sito Installazione del cavo dedicato.

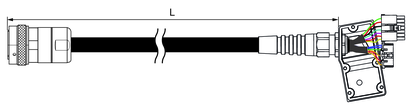

Contenuto della confezione cavo di collegamento adattatore cablato

A. Vite di installazione (M3) x 5

B. Cavo x 1

PFXZHCBLCOM5M

L = 5.000 ±100 mm (196,85 ±3,94 in)

PFXZHCBLCOM10M

L = 10.000 ±100 mm (393,70 ±3,94 in)

PFXZHCBLCOM20M

L = 20.000 ±100 mm (787,40 ±3,94 in)

Procedura di installazione

In base alle Dimensioni del cutout del pannello del prodotto, praticare un foro di montaggio sul pannello.
Togliere il dado dall'adattatore.
Applicare la guarnizione in dotazione al connettore del cavo sull'adattatore.
Inserire la parte di collegamento del cavo dell'adattatore dal lato posteriore del pannello.
Fissare il prodotto al pannello con le viti (incluse). Per le istruzioni su come usare le viti, fare riferimento a Dimensioni del cutout del pannello. Serrare le viti di installazione in senso orario con un cacciavite (Ph2). La coppia necessaria è 0,6 N•m (5,3 lb-in).

NOTA: Se si utilizza una sola vite, installare il dado.

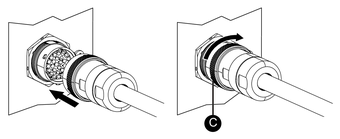

Collegare il cavo. Controllare le forme dei connettori per fissarli con l'orientamento corretto. Ruotare l'anello di bloccaggio nella direzione della freccia per fissare il cavo.
1. Connettore sul lato adattatore
2. Connettore sul lato del cavo
3. Anello di bloccaggio
