Installazione del cavo dedicato

Questa sezione descrive come collegare un cavo dedicato al display portatile cablato.

PERICOLO
RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO
  • Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.
  • Rimuovere l'alimentazione prima di collegare i morsetti dell'apparato.
  • Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato.
  • Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutte le coperture e i componenti del sistema.
  • Utilizzare questo prodotto solo con il valore di tensione specificato. Questo prodotto utilizza alimentazione a 24 Vcc. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC.
  • Poiché il prodotto non è dotato di interruttore, assicurarsi di collegare un interruttore all'alimentatore.
  • Collegare a terra il terminale FG dell'apparato.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVISO
DANNI ALLE APPARECCHIATURE
Non esercitare una coppia maggiore del valore specificato.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.
  1. Appoggiare il prodotto a faccia in giù su una superficie pulita, piana e livellata.
  2. Collegare il connettore più grande del cavo al connettore nell'apposita apertura di installazione del cavo sul retro del prodotto.

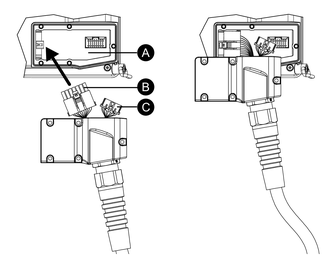

    1. Apertura dedicata all'installazione dei cavi

    2. Connettore più grande

    3. Connettore più piccolo

  3. Collegare il connettore più piccolo del cavo al connettore che sta sul retro del prodotto.
  4. Utilizzare un cacciavite (Ph1) per fissare le cinque viti in dotazione al cavo. La coppia necessaria è 0,6 N•m (5,3 lb-in).
