Montieren des vorgesehenen Kabels

In diesem Abschnitt wird beschrieben, wie Sie ein spezielles Kabel an das festverdrahtete Hand-Display anschließen.

GEFAHR
GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen. Unterbrechen Sie die Stromzufuhr vor der Verkabelung der Netzklemmen des Geräts. Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung. Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten. Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Dieses Produkt wird mit 24 Vdc versorgt. Prüfen Sie stets, ob Ihr Gerät für Gleichstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten. Da das Gerät nicht mit einem Ein/Aus-Schalter ausgestattet ist, ist ein Leistungsschalter an die Stromversorgung des Geräts anzuschließen. Vergewissern Sie sich, dass die FG-Klemme des Geräts geerdet ist. Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

GEFAHR

GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN

Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.
Unterbrechen Sie die Stromzufuhr vor der Verkabelung der Netzklemmen des Geräts.
Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung.
Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.
Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Dieses Produkt wird mit 24 Vdc versorgt. Prüfen Sie stets, ob Ihr Gerät für Gleichstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten.
Da das Gerät nicht mit einem Ein/Aus-Schalter ausgestattet ist, ist ein Leistungsschalter an die Stromversorgung des Geräts anzuschließen.
Vergewissern Sie sich, dass die FG-Klemme des Geräts geerdet ist.

Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

HINWEIS
BESCHÄDIGUNG VON GERÄTEN Üben Sie nicht mehr Drehmoment als angegeben aus. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Legen Sie das Produkt mit der Vorderseite nach unten auf eine saubere, ebene Fläche.

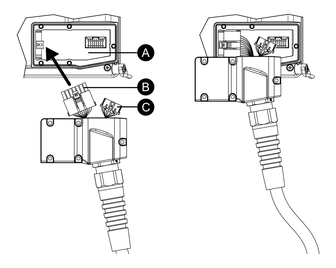

Stecken Sie den größeren Stecker des Kabels in den Anschluss der dafür vorgesehenen Kabelmontageöffnung auf der Rückseite des Geräts.
1. Öffnung für die Kabelmontage
2. Größerer Stecker
3. Kleinerer Stecker
Verbinden Sie den kleineren Stecker des Kabels mit dem Anschluss auf der Rückseite des Geräts.
Befestigen Sie die mit dem Kabel mitgelieferten fünf Schrauben zur Sicherung mit einem Schraubendreher (Ph1). Das erforderliche Anzugsdrehmoment beträgt 0,6 N•m (5,3 lb-in).
