Instalación del cable dedicado

Esta sección describe cómo conectar un cable dedicado a la pantalla portátil cableada.

PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO Desconecte la alimentación del dispositivo antes de retirar cubiertas o elementos del sistema, y antes de instalar o quitar cualquier accesorio, hardware o cable. Desconecte la alimentación antes de cablear los terminales de alimentación de este producto. Asegúrese de siempre usar un dispositivo adecuadamente calificado para detectar la tensión a fin de confirmar que la alimentación está apagada cuándo y dónde se indique. Reemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar energía eléctrica a este producto. Use solamente la tensión especificada cuando utilice este producto. Este producto está diseñado para utilizar 24 Vcc. Siempre debe comprobar si el dispositivo recibe alimentación CC antes de aplicarle corriente. Puesto que este producto no está equipado con un interruptor de alimentación, asegúrese de conectar uno a la fuente de alimentación. Asegúrese de conectar el terminal FG de este producto a tierra. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO

Desconecte la alimentación del dispositivo antes de retirar cubiertas o elementos del sistema, y antes de instalar o quitar cualquier accesorio, hardware o cable.
Desconecte la alimentación antes de cablear los terminales de alimentación de este producto.
Asegúrese de siempre usar un dispositivo adecuadamente calificado para detectar la tensión a fin de confirmar que la alimentación está apagada cuándo y dónde se indique.
Reemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar energía eléctrica a este producto.
Use solamente la tensión especificada cuando utilice este producto. Este producto está diseñado para utilizar 24 Vcc. Siempre debe comprobar si el dispositivo recibe alimentación CC antes de aplicarle corriente.
Puesto que este producto no está equipado con un interruptor de alimentación, asegúrese de conectar uno a la fuente de alimentación.
Asegúrese de conectar el terminal FG de este producto a tierra.

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

AVISO
DAÑOS MATERIALES No supere el par de apriete especificado. Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

Coloque el producto boca abajo sobre una superficie limpia, plana y nivelada.

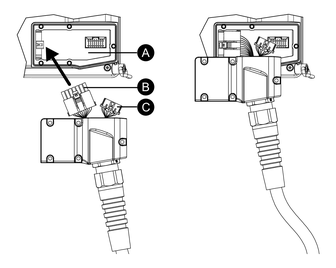

Conecte el conector más grande del cable al conector en la abertura de instalación del cable dedicado en la parte trasera del producto.
1. Abertura de instalación del cable dedicado
2. Conector más grande
3. Conector más pequeño
Conecte el conector más pequeño del cable al conector en la parte trasera del producto.
Utilice un destornillador (Ph1) para ajustar los cinco tornillos que vienen con el cable para asegurar la conexión. El par de apriete necesario es de 0,6 N•m (5,3 lb-in).
