専用ケーブルの取り付け

ハンディーディスプレイ (有線タイプ) に専用ケーブルを接続する方法を説明します。

危険
感電、爆発、閃光アークの危険性
  • システムのカバーまたは部品を取り外す前、および付属品、ハードウェア、またはケーブルの取り付け / 取り外しの前に、装置のすべての電源を外してください。
  • 本製品の電力端子に配線を行う前に電源が供給されていないことを確認してください。
  • 電源オフの確認の際は、必ず正しい定格の電圧検出装置を使用し、電源が供給されていないことを確認してください。
  • 本製品に電源を入れる前に、システム内のすべてのカバーおよび部品を取り付けて固定してください。
  • 本製品を使用する際には、必ず指定の電圧をご使用ください。本製品は 24 Vdc の電源を使用するように設計されています。電源を入れる前に、ご使用の装置が DC 対応であるかを常に確認してください。
  • 本製品には電源スイッチがないため、ブレーカーを取り付けてください。
  • 本製品の FG 端子を必ず接地してください。
上記の指示に従わないと、死亡または重傷を負うことになります。
注記
機器の損傷
指定以上のトルクをかけないでください。
上記の指示に従わないと、機器の損傷を負う可能性があります。
  1. 本製品の正面を下に向けて、清潔で平らで水平な面に置きます。

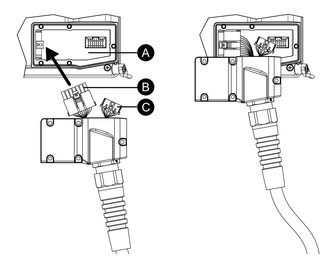

  2. ケーブルの大きいほうのコネクターを製品背面の専用ケーブル用開口部のコネクターに接続します。
    1. 専用ケーブル配線口

    2. 大きいコネクター

    3. 小さいコネクター

  3. ケーブルの小さいほうのコネクターを製品背面のコネクターに接続します。
  4. ドライバー (Ph1) を使用して、ケーブルに付属するネジ 5 本を締めてケーブルを固定します。適正な締め付けトルクは 0.6 N•m (5.3 lb-in) です。
