Installation du câble dédié

Cette section décrit comment connecter un câble dédié à l'écran portatif câblé.

DANGER
RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE
  • Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.
  • Coupez l'alimentation avant de câbler les bornes d'alimentation du produit.
  • Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.
  • Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.
  • Utilisez uniquement la tension spécifiée pour alimenter le produit. Ce produit est conçu pour une utilisation avec une alimentation de 24 Vcc. Vérifiez si votre équipement est une unité CC avant de le mettre sous tension.
  • Le produit n'est pas équipé d'un interrupteur ; vous devez donc en installer un sur la source d'alimentation.
  • Veillez à mettre à la terre la borne FG du produit.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
AVIS
RISQUE DE DETERIORATION DU MATERIEL
N'exercez pas un couple supérieur à celui indiqué.
Le non-respect de ces instructions peut provoquer des dommages matériels.
  1. Placez le produit face vers le bas sur une surface plane et propre.

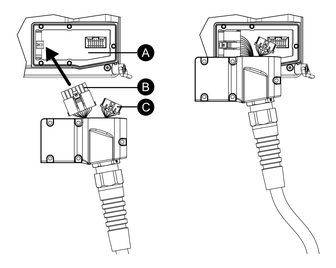

  2. Branchez le plus grand connecteur du câble sur le connecteur de l'ouverture dédiée à l'installation du câble à l'arrière du produit.
    1. Ouverture dédiée à l'installation des câbles

    2. Connecteur plus grand

    3. Connecteur plus petit

  3. Branchez le plus petit connecteur du câble sur le connecteur situé à l'arrière du produit.
  4. Utilisez un tournevis (Ph1) pour fixer les cinq vis qui accompagnent le câble. Le couple nécessaire est de 0,6 N•m (5,3 lb-in).
