GPH6000-MM01-CS.00

安装专用电缆

本节介绍如何将专用电缆连接到硬接线手持显示屏。

危险
电击、爆炸或电弧危险
  • 在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前,务必先断开电源。
  • 连接本产品的电源端子时断开电源。
  • 始终使用合适的电压感应设备来确认电源已经关闭。
  • 装回并固定好系统的所有护盖或元件之后再给产品供电。
  • 操作本产品时,只使用指定的电压。本产品设计使用 24 Vdc。在供电之前,务必检查装置是直流供电。
  • 由于本产品不带电源开关,务必确保先连接一个电源开关后再将电源接入到产品。
  • 务必对本产品的 FG 端子接地。
未按说明操作将导致人身伤亡等严重后果。
注意
设备损坏
施加的扭矩切勿超过规定值。
不遵循上述说明可能导致设备损坏。
  1. 将产品正面朝下放置在干净、平坦、水平的表面上。

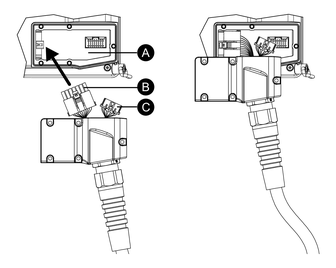

  2. 将电缆上较大的连接器连接到产品背面专用电缆安装口中的连接器。
    1. 专用电缆安装口

    2. 较大的连接器

    3. 较小的连接器

  3. 将电缆上较小的连接器连接到产品背面的连接器
  4. 使用螺丝刀 (Ph1) 拧紧电缆附带的五个螺钉以将其固定。需要 0.6 N•m (5.3 lb-in) 的力矩。
