GPH6000 시리즈 – 사용자 가이드

GPH6000-MM01-KO.00

전용 케이블 설치하기

이 섹션에서는 하드웨어에 내장된 휴대용 디스플레이에 전용 케이블을 연결하는 방법을 설명합니다.

위험

감전, 폭발 또는 아크 플래시 위험성

시스템에서 커버 또는 부재를 제거하기 전이나, 부속품, 하드웨어 또는 케이블을 설치하거나 제거하기 전에는 장치에서 모든 전원을 차단하십시오.
이 제품의 전원 단자를 배선하기 전에 전원을 차단하십시오.
지정된 위치와 시점에서 전원이 꺼지는지 확인하려면 항상 적절한 정격 전압 감지 장치를 사용하십시오.
이 제품에 전원을 공급하기 전에 시스템의 모든 커버 또는 요소를 다시 장착하고 고정하십시오.
이 제품을 작동할 때는 지정된 전압만 사용하십시오. 이 제품은 24 Vdc를 사용하도록 설계되었습니다. 전원을 공급하기 전에 항상 장치가 DC 전원을 공급받는지 확인하십시오.
이 제품에는 전원 스위치가 포함되지 않으므로 반드시 전원 공급 장치에 전원 스위치를 연결하십시오.
반드시 이 제품의 FG 단자를 접지하십시오.

이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

주의 사항
장비 손상 명시된 정도 이상의 토크를 가하지 마십시오. 이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.

제품을 뒷면이 위로 가게 하여 깨끗하고 평평한 표면에 놓습니다.
케이블에 달린 커넥터 중 큰 것을 제품 후면의 전용 케이블 설치 개구부에 있는 커넥터에 연결합니다.

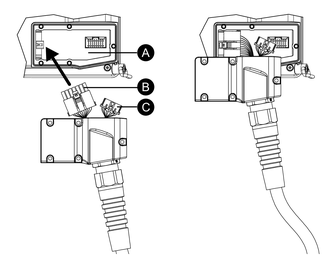

1. 전용 케이블 설치 개구부
2. 큰 커넥터
3. 작은 커넥터
케이블의 작은 커넥터를 제품 후면의 커넥터에 연결합니다.
드라이버(Ph1)로 케이블과 함께 제공되는 나사 다섯 개를 조여 고정합니다. 필요한 토크는 0.6 N•m (5.3 lb-in)입니다.
