Installation de l'adaptateur sur le panneau

Cette section décrit comment installer l'adaptateur filaire sur le panneau et le brancher au type câblé GPH6000 Series.

DANGER
RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble. Débranchez le câble d'alimentation du produit et de l'alimentation avant d'installer ou de retirer le produit. Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué. Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension. Utilisez uniquement la tension spécifiée pour alimenter le produit. Ce produit est conçu pour une utilisation avec une alimentation de 24 Vcc. Vérifiez si votre équipement est une unité CC avant de le mettre sous tension. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.
Débranchez le câble d'alimentation du produit et de l'alimentation avant d'installer ou de retirer le produit.
Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.
Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.
Utilisez uniquement la tension spécifiée pour alimenter le produit. Ce produit est conçu pour une utilisation avec une alimentation de 24 Vcc. Vérifiez si votre équipement est une unité CC avant de le mettre sous tension.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVIS
RISQUE DE DETERIORATION DU MATERIEL Utilisez toujours le joint d'installation. Maintenez ce produit stabilisé dans la découpe du panneau pendant que vous installez ou retirez les vis et les attaches. N'exercez pas un couple supérieur à celui indiqué. Le non-respect de ces instructions peut provoquer des dommages matériels.

AVIS
RISQUE DE DETERIORATION DU MATERIEL Ne laissez pas le connecteur du câble tomber ou heurter un objet dur. Le non-respect de ces instructions peut provoquer des dommages matériels.

Préparez le câble dédié à l'avance. Pour savoir comment fixer le câble au produit, voir Installation du câble dédié.

Contenu de l'emballage du câble de connexion de l'adaptateur filaire

A. Vis d'installation (M3) x 5

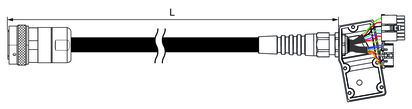

B. Câble x 1

PFXZHCBLCOM5M

L = 5 000 ±100 mm (196,85 ±3,94 in)

PFXZHCBLCOM10M

L = 10 000 ±100 mm (393,70 ±3,94 in)

PFXZHCBLCOM20M

L = 20 000 ±100 mm (787,40 ±3,94 in)

Procédure d'installation

Selon le Dimensions de découpe du panneau de ce produit, faites un trou de montage dans le panneau.
Retirez l'écrou de l'adaptateur.
Fixez le joint fourni au connecteur de câble de l'adaptateur.
Insérez la partie de connexion du câble de l'adaptateur par l'arrière du panneau.
Fixez le produit au panneau à l'aide des vis (incluses). Pour obtenir des instructions sur l'utilisation des vis, reportez-vous à la section Dimensions de découpe du panneau. Serrez les vis d'installation dans le sens horaire à l'aide d'un tournevis (Ph2). Le couple nécessaire est de 0,6 N•m (5,3 lb-in).

NOTE: Si vous n'utilisez qu'une seule vis, installez l'écrou.

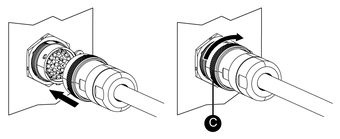

Raccordez le câble. Vérifiez la forme des connecteurs pour les fixer dans le bon sens. Tournez l'anneau de verrouillage dans le sens de la flèche pour fixer le câble.
1. Connecteur côté adaptateur
2. Connecteur côté câble
3. Bague de verrouillage
