Anbringen des Adapters an der Platte

In diesem Abschnitt wird beschrieben, wie der kabelgebundene Adapter an der Montageplatte montiert und an das kabelgebundene GPH6000-Serie angeschlossen wird.

GEFAHR
GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen. Trennen Sie vor dem Installieren bzw. Entfernen des Produkts das Stromkabel sowohl vom Produkt als auch von der Stromversorgung. Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung. Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten. Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Dieses Produkt wird mit 24 Vdc versorgt. Prüfen Sie stets, ob Ihr Gerät für Gleichstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten. Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

GEFAHR

GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN

Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.
Trennen Sie vor dem Installieren bzw. Entfernen des Produkts das Stromkabel sowohl vom Produkt als auch von der Stromversorgung.
Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung.
Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.
Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Dieses Produkt wird mit 24 Vdc versorgt. Prüfen Sie stets, ob Ihr Gerät für Gleichstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten.

Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

HINWEIS
BESCHÄDIGUNG VON GERÄTEN Verwenden Sie immer die Installationsdichtung. Achten Sie beim Anbringen bzw. Entfernen der Schrauben und Halterungen auf stabilen Sitz des Geräts im Ausschnitt. Üben Sie nicht mehr Drehmoment als angegeben aus. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

HINWEIS
BESCHÄDIGUNG VON GERÄTEN Achten Sie darauf, dass der Stecker des Kabels nicht herunterfällt oder gegen einen harten Gegenstand stößt. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Bereiten Sie das entsprechende Kabel vor. Anweisungen zum Anschluss des Kabels an das Gerät finden Sie unter Montieren des vorgesehenen Kabels.

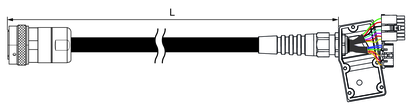

Verpackungsinhalt kabelgebundenes Adapteranschlusskabel

A. Befestigungsschraube (M3) x 5

B. Kabel x 1

PFXZHCBLCOM5M

L = 5.000 ±100 mm (196,85 ±3,94 in)

PFXZHCBLCOM10M

L = 10.000 ±100 mm (393,70 ±3,94 in)

PFXZHCBLCOM20M

L = 20.000 ±100 mm (787,40 ±3,94 in)

Montageverfahren

Erstellen Sie gemäß Abmessungen des Montageausschnitts für dieses Produkt eine Montageöffnung in der Montageplatte.
Entfernen Sie die Mutter vom Adapter.
Bringen Sie die mitgelieferte Dichtung am Kabelanschluss des Adapters an.
Führen Sie das Kabelanschlussteil des Adapters über die Rückseite der Platte ein.
Befestigen Sie das Produkt mit den Schrauben (im Lieferumfang enthalten) an der Platte. Eine Anleitung zur Verwendung der Schrauben finden Sie unter Abmessungen des Montageausschnitts. Ziehen Sie die Montageschrauben mit einem Schraubendreher (Ph2) im Uhrzeigersinn an. Das erforderliche Anzugsdrehmoment beträgt 0,6 N•m (5,3 lb-in).

HINWEIS: Wenn Sie nur eine Schraube verwenden, bringen Sie die Mutter an.

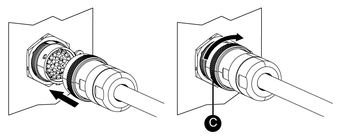

Schließen Sie das Kabel an. Überprüfen Sie die Form der Stecker, um sie in der richtigen Ausrichtung anzubringen. Drehen Sie den Sicherungsring in Pfeilrichtung, um das Kabel zu sichern.
1. Adapterseitiger Stecker
2. Kabelseitiger Stecker
3. Verschlussring
