将适配器安装到面板

本节介绍如何将有线适配器安装到面板上并将其连接到 GPH6000 系列有线型。

危险
电击、爆炸或电弧危险在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前，务必先断开电源。在安装或拆卸产品之前，从本产品和电源上拔下电源线的插头。始终使用合适的电压感应设备来确认电源已经关闭。装回并固定好系统的所有护盖或元件之后再给产品供电。操作本产品时，只使用指定的电压。本产品设计使用 24 Vdc。在供电之前，务必检查装置是直流供电。未按说明操作将导致人身伤亡等严重后果。

危险

电击、爆炸或电弧危险

未按说明操作将导致人身伤亡等严重后果。

注意
设备损坏务必使用安装垫圈。在安装或拆卸螺钉和紧固件时，请将产品稳定固定在面板开孔内。施加的扭矩切勿超过规定值。不遵循上述说明可能导致设备损坏。

注意
设备损坏请勿让电缆的连接器掉落或撞到任何硬物。不遵循上述说明可能导致设备损坏。

提前准备专用电缆。有关如何将电缆连接到产品的说明，请参阅安装专用电缆。

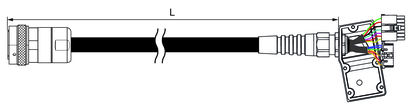

有线适配器连接电缆装箱物品

A. 安装螺钉 (M3) x 5

B. 电缆 x 1

PFXZHCBLCOM5M

L = 5,000 ±100 mm (196.85 ±3.94 in)

PFXZHCBLCOM10M

L = 10,000 ±100 mm (393.70 ±3.94 in)

PFXZHCBLCOM20M

L = 20,000 ±100 mm (787.40 ±3.94 in)

安装步骤

根据产品的面板开孔尺寸，在面板上切出一个安装孔。
从适配器上取下螺母。
将提供的垫圈安装到适配器上的电缆连接器。
从面板背面插入适配器的电缆连接部分。
用螺钉 (附带) 将产品固定在面板上。有关如何使用螺钉的说明，请参阅面板开孔尺寸。用螺丝刀 (Ph2) 顺时针拧紧安装螺钉。需要 0.6 N•m (5.3 lb-in) 的力矩。

注: 如果只使用一个螺钉，请安装螺母。

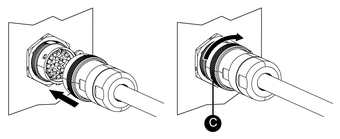

连接电缆。检查连接器的形状，以正确的方向连接它们。沿箭头方向转动锁环以固定电缆。
1. 适配器侧的连接器
2. 电缆侧的连接器
3. 锁环
