Cableado del cable de conexión directa

PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO
  • Desconecte la alimentación del dispositivo antes de retirar cubiertas o elementos del sistema, y antes de instalar o quitar cualquier accesorio, hardware o cable.
  • Desconecte la alimentación antes de cablear los terminales de alimentación de este producto.
  • Asegúrese de siempre usar un dispositivo adecuadamente calificado para detectar la tensión a fin de confirmar que la alimentación está apagada cuándo y dónde se indique.
  • Reemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar energía eléctrica a este producto.
  • Use solamente la tensión especificada cuando utilice este producto. Este producto está diseñado para utilizar 24 Vcc. Siempre debe comprobar si el dispositivo recibe alimentación CC antes de aplicarle corriente.
  • Puesto que este producto no está equipado con un interruptor de alimentación, asegúrese de conectar uno a la fuente de alimentación.
  • Asegúrese de conectar el terminal FG de este producto a tierra.
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
PELIGRO
CORTOCIRCUITO, INCENDIO O FUNCIONAMIENTO INESPERADO DEL EQUIPO
Termine correctamente los cables no utilizados para evitar cortocircuitos por otras señales o piezas metálicas.
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

Especificación de cables

Contenido del paquete del cable de conexión directa

A. Tornillo de instalación (M3) x 5

B. Cable x 1

PFXZHCBLOUT5M

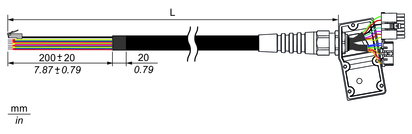

L = 5000 ±100 mm (196,85 ±3,94 in)

PFXZHCBLOUT10M

L = 10000 ±100 mm (393,70 ±3,94 in)

Destino de la conexión

Nombre de la señal

Color del cable

Diámetro del cable (diámetro exterior)

Calibre del cable

Par trenzado*1

Fuente de alimentación

24 Vcc

Marrón

1,7 mm

AWG 18



0 Vcc

Blanco

1,7 mm

AWG 18



FG (puesta a tierra funcional)

Negro (Escudo)

1,0 mm

Φ1,0 mm



Interruptor de parada de emergencia

EMG1A

Amarillo

2,0 mm

AWG 16



EMG1B

Verde



EMG2A

Gris



EMG2B

Rosa



Interruptor de habilitación

ENB1A

Rojo

1,25 mm

AWG 22



ENB1B

Azul



ENB2A

Negro



ENB2B

Violeta



Interruptor con llave

Key_NO

Blanco/Verde

1,25 mm

AWG 22



Key_NC

Gris/Rosa



Key_COM

Rojo/Azul



Interfaz en serie

DTR (RS-232C)

Marrón/Verde

1 mm

AWG 26

1

DCD (RS-232C)

Gris/Marrón

1

DSR (RS-232C)

Amarillo/Marrón

2

RI (RS-232C)

Blanco/Amarillo

2

TX (RS-232C)/TXP (RS-422/485)

Blanco/Rosa

3

RX (RS-232C)/RXP (RS-422/485)

Blanco/Azul

4

RTS (RS-232C)/TXN (RS-422/485)

Rosa/Marrón

3

CTS (RS-232C)/RXN (RS-422/485)

Marrón/Azul

4

SG

Blanco/Gris



Interfaz Ethernet

TX+

Amarillo

1,05 mm

AWG 26

5

RX+

Blanco

6

TX-

Naranja

5

RX-

Azul

6

*1 Trence los cables del mismo número.

El cable directo tiene un conector RJ-45 para la interfaz Ethernet. Los demás cables son alambres sueltos, cada uno con un terminal de virola.

Las especificaciones de cada terminal de virola son las siguientes;

Terminal de virola

Calibre del cable

Destino de la conexión

L2 = 6 mm, d2 = Φ0,8 mm

AWG 16

Dispositivo de parada de emergencia

L2 = 8 mm, d2 = Φ1,2 mm

AWG 18

Fuente de alimentación

L2 = 8 mm, d2 = Φ1,7 mm

AWG 22 ~ 26

Dispositivo de habilitación, controlador principal, etc.

Conexión del cable de alimentación de CC

NOTA:
  • Los terminales SG (toma de tierra de señalización) y FG (puesta a tierra funcional) están separados internamente en este producto.

  • Cuando conecte el terminal FG, asegúrese de que el cable esté conectado a tierra. Si no conecta este producto a tierra, puede provocar un exceso de interferencia electromagnética (EMI).

  • Para más información sobre las conexiones de alimentación, consulte Cableado de la fuente de alimentación.
