Câblage du câble de branchement direct

DANGER
RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble. Coupez l'alimentation avant de câbler les bornes d'alimentation du produit. Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué. Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension. Utilisez uniquement la tension spécifiée pour alimenter le produit. Ce produit est conçu pour une utilisation avec une alimentation de 24 Vcc. Vérifiez si votre équipement est une unité CC avant de le mettre sous tension. Le produit n'est pas équipé d'un interrupteur ; vous devez donc en installer un sur la source d'alimentation. Veillez à mettre à la terre la borne FG du produit. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.
Coupez l'alimentation avant de câbler les bornes d'alimentation du produit.
Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.
Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.
Utilisez uniquement la tension spécifiée pour alimenter le produit. Ce produit est conçu pour une utilisation avec une alimentation de 24 Vcc. Vérifiez si votre équipement est une unité CC avant de le mettre sous tension.
Le produit n'est pas équipé d'un interrupteur ; vous devez donc en installer un sur la source d'alimentation.
Veillez à mettre à la terre la borne FG du produit.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER
COURT-CIRCUIT, INCENDIE OU FONCTIONNEMENT INCORRECT DE L'ÉQUIPEMENT Terminer correctement les fils non utilisés afin d'éviter les courts-circuits causés par d'autres signaux ou des pièces métalliques. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

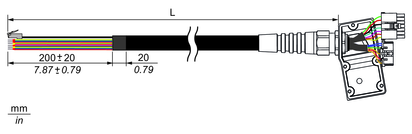

Contenu de l'emballage du câble de connexion directe

A. Vis d'installation (M3) x 5

B. Câble x 1

PFXZHCBLOUT5M

L = 5 000 ±100 mm (196,85 ±3,94 in)

PFXZHCBLOUT10M

L = 10 000 ±100 mm (393,70 ±3,94 in)

Destination du branchement	Nom du signal	Couleur du câble	Diamètre du câble (diamètre extérieur)	Calibre de câblage	Paire torsadée^*1
Alimentation	24 Vcc	Marron	1,7 mm	AWG 18
	0 Vcc	Blanc	1,7 mm	AWG 18
	FG (terre fonctionnelle)	Noir (bouclier)	1,0 mm	Φ1,0 mm
Interrupteur d'arrêt d'urgence	EMG1A	Jaune	2,0 mm	AWG 16
	EMG1B	Vert
	EMG2A	Gris
	EMG2B	Rose
Interrupteur d'activation	ENB1A	Rouge	1,25 mm	AWG 22
	ENB1B	Bleu
	ENB2A	Noir
	ENB2B	Violet
Commutateur à clé	Key_NO	Blanc/vert	1,25 mm	AWG 22
	Key_NC	Gris/rose
	Key_COM	Rouge/bleu
Interface série	DTR (RS-232C)	Marron/vert	1 mm	AWG 26	1
	DCD (RS-232C)	Gris/marron			1
	DSR (RS-232C)	Jaune/marron			2
	RI (RS-232C)	Blanc/jaune			2
	TX (RS-232C)/TXP (RS-422/485)	Blanc/rose			3
	RX (RS-232C)/RXP (RS-422/485)	Blanc/bleu			4
	RTS (RS-232C)/TXN (RS-422/485)	Rose/marron			3
	CTS (RS-232C)/RXN (RS-422/485)	Marron/bleu			4
	SG	Blanc/gris
Interface Ethernet	TX+	Jaune	1,05 mm	AWG 26	5
	RX+	Blanc			6
	TX-	Orange			5
	RX-	Bleu			6

*1 Torsadez ensemble les câbles portant le même numéro.

Le câble direct est équipé d'un connecteur RJ-45 pour l'interface Ethernet. Les autres câbles sont des fils libres, chacun doté d'une borne à embout.

Les spécifications de chaque borne à embout sont les suivantes :

Borne à embout	Calibre de câblage	Destination du branchement
L2 = 6 mm, d2 = Φ0,8 mm	AWG 16	Dispositif d'arrêt d'urgence
L2 = 8 mm, d2 = Φ1,2 mm	AWG 18	Bloc d'alimentation
L2 = 8 mm, d2 = Φ1,7 mm	AWG 22 ~ 26	Activation d'un dispositif, d'un contrôleur hôte, etc.

NOTE:

Les bornes SG (mise à la terre du signal) et FG (terre fonctionnelle) sont séparées à l'intérieur du produit.
Une fois la borne FG connectée, assurez-vous que le fil est relié à la terre. Si le produit n'est pas relié à la terre, des interférences électromagnétiques (EMI) excessives peuvent survenir.
Pour plus d'informations sur les branchements électriques, voir Câblage de l'alimentation.
