连接直连电缆
 危险 |
|---|
|
电击、爆炸或电弧危险
未按说明操作将导致人身伤亡等严重后果。
|
 危险 |
|---|
|
短路、火灾或意外的设备操作
正确端接未使用的导线，以避免其他信号或金属部件造成短路。
未按说明操作将导致人身伤亡等严重后果。
|

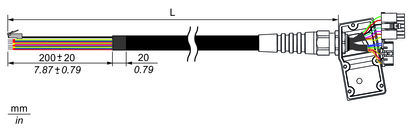

电缆规格
直接连接电缆装箱物品
A. 安装螺钉 (M3) x 5
B. 电缆 x 1
PFXZHCBLOUT5M
L = 5,000 ±100 mm (196.85 ±3.94 in)
PFXZHCBLOUT10M
L = 10,000 ±100 mm (393.70 ±3.94 in)
|
连接目的 |
信号名称 |
电缆颜色 |
电缆直径 (外径) |
线规 |
双绞线*1 |
|---|---|---|---|---|---|
|
电源 |
24 Vdc |
棕色 |
1.7 mm |
AWG 18 |
|
|
0 Vdc |
白色 |
1.7 mm |
AWG 18 |
||
|
FG (功能接地) |
黑色 (屏蔽) |
1.0 mm |
Φ1.0 mm |
||
|
紧急停止开关 |
EMG1A |
黄色 |
2.0 mm |
AWG 16 |
|
|
EMG1B |
绿色 |
||||
|
EMG2A |
灰色 |
||||
|
EMG2B |
粉色 |
||||
|
使能开关 |
ENB1A |
红色 |
1.25 mm |
AWG 22 |
|
|
ENB1B |
蓝色 |
||||
|
ENB2A |
黑色 |
||||
|
ENB2B |
紫色 |
||||
|
钥匙开关 |
Key_NO |
白色/绿色 |
1.25 mm |
AWG 22 |
|
|
Key_NC |
灰色/粉色 |
||||
|
Key_COM |
红色/蓝色 |
||||
|
串行接口 |
DTR (RS-232C) |
棕色/绿色 |
1 mm |
AWG 26 |
1 |
|
DCD (RS-232C) |
灰色/棕色 |
1 |
|||
|
DSR (RS-232C) |
黄色/棕色 |
2 |
|||
|
RI (RS-232C) |
白色/黄色 |
2 |
|||
|
TX (RS-232C)/TXP (RS-422/485) |
白色/粉色 |
3 |
|||
|
RX (RS-232C)/RXP (RS-422/485) |
白色/蓝色 |
4 |
|||
|
RTS (RS-232C)/TXN (RS-422/485) |
粉色/棕色 |
3 |
|||
|
CTS (RS-232C)/RXN (RS-422/485) |
棕色/蓝色 |
4 |
|||
|
SG |
白色/灰色 |
||||
|
以太网接口 |
TX+ |
黄色 |
1.05 mm |
AWG 26 |
5 |
|
RX+ |
白色 |
6 |
|||
|
TX- |
橙色 |
5 |
|||
|
RX- |
蓝色 |
6 |
*1 将相同编号的电缆拧在一起。
直接电缆上有一个用于以太网接口的 RJ-45 连接器。其他电缆是散线，每条都有一个套圈端子。
每个套圈端子的规格如下;
|
套圈端子 |
线规 |
连接目的 |
|---|---|---|
|
L2 = 6 mm, d2 = Φ0.8 mm |
AWG 16 |
紧急停止装置 |
|
L2 = 8 mm, d2 = Φ1.2 mm |
AWG 18 |
电源单元 |
|
L2 = 8 mm, d2 = Φ1.7 mm |
AWG 22 ~ 26 |
启用设备、主机控制器等 |
连接 DC 电源线
-
SG (信号接地) 和 FG (功能接地) 端子在产品内部是分开的。
-
当连接好功能接地 (FG) 端子后，确保将电线接地。如果不接地，本产品将引起过大的电磁干扰。
-
有关电源连接的更多信息，请参阅 电源接线。
