Verdrahtung des Direktanschlusskabels

GEFAHR
GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen. Unterbrechen Sie die Stromzufuhr vor der Verkabelung der Netzklemmen des Geräts. Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung. Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten. Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Dieses Produkt wird mit 24 Vdc versorgt. Prüfen Sie stets, ob Ihr Gerät für Gleichstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten. Da das Gerät nicht mit einem Ein/Aus-Schalter ausgestattet ist, ist ein Leistungsschalter an die Stromversorgung des Geräts anzuschließen. Vergewissern Sie sich, dass die FG-Klemme des Geräts geerdet ist. Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

GEFAHR

GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN

Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.
Unterbrechen Sie die Stromzufuhr vor der Verkabelung der Netzklemmen des Geräts.
Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung.
Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.
Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Dieses Produkt wird mit 24 Vdc versorgt. Prüfen Sie stets, ob Ihr Gerät für Gleichstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten.
Da das Gerät nicht mit einem Ein/Aus-Schalter ausgestattet ist, ist ein Leistungsschalter an die Stromversorgung des Geräts anzuschließen.
Vergewissern Sie sich, dass die FG-Klemme des Geräts geerdet ist.

Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

GEFAHR
KURZSCHLÜSSE, BRÄNDE ODER UNBEABSICHTIGTER BETRIEB VON GERÄTEN Klemmen Sie ungenutzte Drähte ordnungsgemäß ab, um Kurzschlüsse durch andere Signale oder Metallteile zu vermeiden. Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

Kabelspezifikation

Verpackungsinhalt Direktverbindungskabel

A. Befestigungsschraube (M3) x 5

B. Kabel x 1

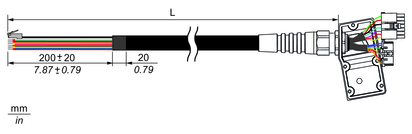

PFXZHCBLOUT5M

L = 5.000 ±100 mm (196,85 ±3,94 in)

PFXZHCBLOUT10M

L = 10.000 ±100 mm (393,70 ±3,94 in)

Ziel des Anschlusses	Signalbezeichnung	Kabelfarbe	Kabeldurchmesser (außen)	Drahtquerschnitt	Paarweise verdrillt^*1
Stromversorgung	24 Vdc	Braun	1,7 mm	AWG 18
	0 Vdc	Weiß	1,7 mm	AWG 18
	FG (Funktionserde)	Schwarz (Schild)	1,0 mm	Φ1,0 mm
Not-Aus-Schalter	EMG1A	Gelb	2,0 mm	AWG 16
	EMG1B	Grün
	EMG2A	Grau
	EMG2B	Rosa
Zustimmungsschalter	ENB1A	Rot	1,25 mm	AWG 22
	ENB1B	Blau
	ENB2A	Schwarz
	ENB2B	Violett
Schlüsselschalter	Key_NO	Weiß/Grün	1,25 mm	AWG 22
	Key_NC	Grau/Pink
	Key_COM	Rot/Blau
Serielle Schnittstelle	DTR (RS-232C)	Braun/Grün	1 mm	AWG 26	1
	DCD (RS-232C)	Grau/Braun			1
	DSR (RS-232C)	Gelb/Braun			2
	RI (RS-232C)	Weiß/Gelb			2
	TX (RS-232C)/TXP (RS-422/485)	Weiß/Pink			3
	RX (RS-232C)/RXP (RS-422/485)	Weiß/Blau			4
	RTS (RS-232C)/TXN (RS-422/485)	Pink/Braun			3
	CTS (RS-232C)/RXN (RS-422/485)	Braun/Blau			4
	SG	Weiß/Grau
Ethernet-Schnittstelle	TX+	Gelb	1,05 mm	AWG 26	5
	RX+	Weiß			6
	TX-	Orange			5
	RX-	Blau			6

*1 Verdrehen Sie die gleich nummerierten Kabel miteinander.

Das Direktkabel besitzt einen RJ-45-Stecker für die Ethernet-Schnittstelle. Die anderen Kabel bestehen aus losen Drähten, die jeweils eine Aderendhülse besitzen.

Nachfolgend ersehen Sie die Spezifikationen der einzelnen Aderendhülsen

Aderendhülse	Drahtquerschnitt	Ziel des Anschlusses
L2 = 6 mm, d2 = Φ0,8 mm	AWG 16	Not-Aus-Vorrichtung
L2 = 8 mm, d2 = Φ1,2 mm	AWG 18	Netzteil
L2 = 8 mm, d2 = Φ1,7 mm	AWG 22 ~ 26	Zustimmungseinrichtung, Host-Controller usw.

Anschließen des Gleichspannungskabels

HINWEIS:

Die Klemmen SG (Signalerde) und FG (Funktionserde) sind im Produkt getrennt.
Wenn die Funktionserdeklemme (FG) angeschlossen ist, vergewissern Sie sich, dass der Draht geerdet ist. Ohne entsprechende Erdung des Geräts kann es zu übermäßigen elektromagnetischen Interferenzen (EMI) kommen.
Weitere Informationen zu den Stromanschlüssen finden Sie unter Anschluss der Stromversorgung.
