GPH6000-MM01-IT.00

Cablaggio del cavo di collegamento diretto

PERICOLO
RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO
  • Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.
  • Rimuovere l'alimentazione prima di collegare i morsetti dell'apparato.
  • Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato.
  • Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutte le coperture e i componenti del sistema.
  • Utilizzare questo prodotto solo con il valore di tensione specificato. Questo prodotto utilizza alimentazione a 24 Vcc. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC.
  • Poiché il prodotto non è dotato di interruttore, assicurarsi di collegare un interruttore all'alimentatore.
  • Collegare a terra il terminale FG dell'apparato.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
RISCHIO DI CORTOCIRCUITO, INCENDIO O FUNZIONAMENTO ANOMALO DELLE APPARECCHIATURE
Isolare adeguatamente i fili non utilizzati per evitare cortocircuiti da parte di altri segnali o parti metalliche.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Specifiche dei cavi

Contenuto della confezione del cavo di collegamento diretto

A. Vite di installazione (M3) x 5

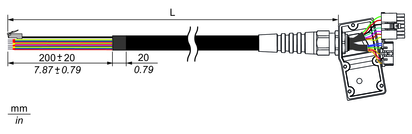

B. Cavo x 1

PFXZHCBLOUT5M

L = 5.000 ±100 mm (196,85 ±3,94 in)

PFXZHCBLOUT10M

L = 10.000 ±100 mm (393,70 ±3,94 in)

Destinazione della connessione

Nome segnale

Colore del cavo

Diametro del cavo (diametro esterno)

Calibro per fili metallici

Coppia intrecciata*1

Alimentazione

24 Vcc

Marrone

1,7 mm

AWG 18



0 Vcc

Bianco

1,7 mm

AWG 18



FG (Messa a terra funzionale)

Nero (protezione)

1,0 mm

Φ1,0 mm



Interruttore di arresto di emergenza

EMG1A

Giallo

2,0 mm

AWG 16



EMG1B

Verde



EMG2A

Grigio



EMG2B

Rosa



Interruttore di abilitazione

ENB1A

Rosso

1,25 mm

AWG 22



ENB1B

Blu



ENB2A

Nero



ENB2B

Viola



Interruttore a chiave

Key_NO

Bianco/Verde

1,25 mm

AWG 22



Key_NC

Grigio/Rosa



Key_COM

Rosso/Blu



Interfaccia seriale

DTR (RS-232C)

Marrone/Verde

1 mm

AWG 26

1

DCD (RS-232C)

Grigio/Marrone

1

DSR (RS-232C)

Giallo/Marrone

2

RI (RS-232C)

Bianco/Giallo

2

TX (RS-232C)/TXP (RS-422/485)

Bianco/Rosa

3

RX (RS-232C)/RXP (RS-422/485)

Bianco/Blu

4

RTS (RS-232C)/TXN (RS-422/485)

Rosa/Marrone

3

CTS (RS-232C)/RXN (RS-422/485)

Marrone/Blu

4

SG

Bianco/Grigio



Interfaccia Ethernet

TX+

Giallo

1,05 mm

AWG 26

5

RX+

Bianco

6

TX-

Arancione

5

RX-

Blu

6

*1 Avvolgere insieme i cavi dello stesso numero.

Il cavo diretto ha un connettore RJ-45 per l'interfaccia Ethernet. Gli altri cavi sono fili sciolti, ciascuno con un terminale a ghiera.

Le specifiche di ciascun terminale a ghiera sono le seguenti;

Terminale a ghiera

Calibro per fili metallici

Destinazione della connessione

L2 = 6 mm, d2 = Φ0,8 mm

AWG 16

Dispositivo di arresto di emergenza

L2 = 8 mm, d2 = Φ1,2 mm

AWG 18

Unità di alimentazione

L2 = 8 mm, d2 = Φ1,7 mm

AWG 22 ~ 26

Dispositivo di consenso, controllore host, ecc.

Collegamento del cavo di alimentazione CC

NOTA:
  • I terminali SG (messa a terra del segnale) e FG (messa a terra funzionale) sono collegati internamente a questo prodotto.

  • Quando il terminale FG è collegato, assicurarsi che il cavo sia a massa. La mancata messa a terra del prodotto potrebbe generare eccessive interferenze elettromagnetiche (EMI).

  • Per ulteriori informazioni sui collegamenti di alimentazione, consultare il sito Cablaggio dell'alimentazione.
