직접 연결 케이블 배선하기
 위험 |
|---|
|
감전, 폭발 또는
아크 플래시 위험성
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
|
 위험 |
|---|
|
합선, 화재 또는 의도하지
않은 장비 작동
사용하지 않는 전선은
적절히 종단하면 다른
신호나 금속 부품에
의한 단락을 방지하는
데 도움이 됩니다.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
|
케이블 사양
직접 연결 케이블 패키지 내용물
A. 설치 나사(M3) x 5
B. 케이블 x 1
PFXZHCBLOUT5M

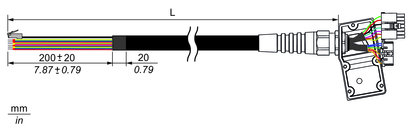

L = 5,000 ±100 mm (196.85 ±3.94 in)
PFXZHCBLOUT10M
L = 10,000 ±100 mm (393.70 ±3.94 in)
|
연결 대상 |
신호 이름 |
케이블 색 |
케이블 직경(외경) |
와이어 게이지 |
연선*1 |
|---|---|---|---|---|---|
|
전원 공급 장치 |
24 Vdc |
갈색 |
1.7 mm |
AWG 18 |
|
|
0 Vdc |
흰색 |
1.7 mm |
AWG 18 |
||
|
FG(기능 접지) |
검은색(차폐) |
1.0 mm |
Φ1.0 mm |
||
|
비상 정지 스위치 |
EMG1A |
노란색 |
2.0 mm |
AWG 16 |
|
|
EMG1B |
녹색 |
||||
|
EMG2A |
회색 |
||||
|
EMG2B |
분홍색 |
||||
|
활성화 스위치 |
ENB1A |
적색 |
1.25 mm |
AWG 22 |
|
|
ENB1B |
파란색 |
||||
|
ENB2A |
검은색 |
||||
|
ENB2B |
보라색 |
||||
|
키 스위치 |
Key_NO |
흰색/녹색 |
1.25 mm |
AWG 22 |
|
|
Key_NC |
회색/분홍색 |
||||
|
Key_COM |
빨간색/파란색 |
||||
|
직렬 인터페이스 |
DTR (RS-232C) |
갈색/녹색 |
1 mm |
AWG 26 |
1 |
|
DCD (RS-232C) |
회색/갈색 |
1 |
|||
|
DSR (RS-232C) |
노란색/갈색 |
2 |
|||
|
RI (RS-232C) |
흰색/노란색 |
2 |
|||
|
TX (RS-232C)/TXP (RS-422/485) |
흰색/분홍색 |
3 |
|||
|
RX (RS-232C)/RXP (RS-422/485) |
흰색/파란색 |
4 |
|||
|
RTS (RS-232C)/TXN (RS-422/485) |
분홍색/갈색 |
3 |
|||
|
CTS (RS-232C)/RXN (RS-422/485) |
갈색/파란색 |
4 |
|||
|
SG |
흰색/회색 |
||||
|
이더넷 인터페이스 |
TX+ |
노란색 |
1.05 mm |
AWG 26 |
5 |
|
RX+ |
흰색 |
6 |
|||
|
TX- |
오렌지색 |
5 |
|||
|
RX- |
파란색 |
6 |
*1 같은 번호의 케이블을 함께 꼬십시오.
직접 케이블에는 이더넷 인터페이스용 RJ-45 커넥터가 있습니다. 다른 케이블은 각각 페룰 단자가 있는 풀린 전선입니다.
각 페룰 단자의 사양은 다음과 같습니다.
|
페룰 단자 |
와이어 게이지 |
연결 대상 |
|---|---|---|
|
L2 = 6 mm, d2 = Φ0.8 mm |
AWG 16 |
비상 정지 장치 |
|
L2 = 8 mm, d2 = Φ1.2 mm |
AWG 18 |
전원 공급 장치 |
|
L2 = 8 mm, d2 = Φ1.7 mm |
AWG 22 ~ 26 |
장치, 호스트 컨트롤러 등 활성화 |
DC 전원 코드 연결
-
SG(신호 접지)와 FG(기능 접지) 단자는 이 제품에서 내부적으로 분리되어 있습니다.
-
FG 단자가 연결되었을 때는 반드시 전선이 접지되도록 하십시오. 이 제품을 접지하지 않으면 과도한 전자파 장해(EMI)를 초래할 수 있습니다.
-
전원 연결에 관한 자세한 내용은 전원 공급 장치 배선하기를 참조하십시오.
