GPH6000-MM01-JA.00

直結ケーブルの配線

危険
感電、爆発、閃光アークの危険性
  • システムのカバーまたは部品を取り外す前、および付属品、ハードウェア、またはケーブルの取り付け / 取り外しの前に、装置のすべての電源を外してください。
  • 本製品の電力端子に配線を行う前に電源が供給されていないことを確認してください。
  • 電源オフの確認の際は、必ず正しい定格の電圧検出装置を使用し、電源が供給されていないことを確認してください。
  • 本製品に電源を入れる前に、システム内のすべてのカバーおよび部品を取り付けて固定してください。
  • 本製品を使用する際には、必ず指定の電圧をご使用ください。本製品は 24 Vdc の電源を使用するように設計されています。電源を入れる前に、ご使用の装置が DC 対応であるかを常に確認してください。
  • 本製品には電源スイッチがないため、ブレーカーを取り付けてください。
  • 本製品の FG 端子を必ず接地してください。
上記の指示に従わないと、死亡または重傷を負うことになります。
危険
短絡、火災、装置の意図しない動作
未使用のワイヤーを適切に終端し、他の信号または金属部品による短絡を避けてください。
上記の指示に従わないと、死亡または重傷を負うことになります。

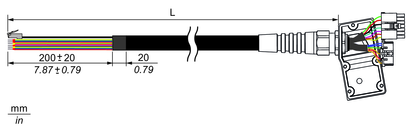

ケーブル仕様

直結ケーブルの梱包内容

A. 取り付けネジ (M3) x 5

B. ケーブル x 1

PFXZHCBLOUT5M

L = 5,000 ±100 mm (196.85 ±3.94 in)

PFXZHCBLOUT10M

L = 10,000 ±100 mm (393.70 ±3.94 in)

接続先

信号名

ケーブルの色

ケーブル直径 (外径)

ワイヤーゲージ

ツイストペア*1

電源

24 Vdc

1.7 mm

AWG 18



0 Vdc

1.7 mm

AWG 18



FG (機能接地)

黒 (シールド)

1.0 mm

Φ1.0 mm



非常停止スイッチ

EMG1A

2.0 mm

AWG 16



EMG1B



EMG2A



EMG2B

ピンク



イネーブルスイッチ

ENB1A

1.25 mm

AWG 22



ENB1B



ENB2A



ENB2B



キースイッチ

Key_NO

白 / 緑

1.25 mm

AWG 22



Key_NC

灰 / ピンク



Key_COM

赤 / 青



シリアルインターフェイス

DTR (RS-232C)

茶 / 緑

1 mm

AWG 26

1

DCD (RS-232C)

灰 / 茶

1

DSR (RS-232C)

黄 / 茶

2

RI (RS-232C)

白 / 黄

2

TX (RS-232C)/TXP (RS-422/485)

白 / ピンク

3

RX (RS-232C)/RXP (RS-422/485)

白 / 青

4

RTS (RS-232C)/TXN (RS-422/485)

ピンク / 茶

3

CTS (RS-232C)/RXN (RS-422/485)

茶 / 青

4

SG

白 / 灰



イーサネットインターフェイス

TX+

1.05 mm

AWG 26

5

RX+

6

TX-

5

RX-

6

*1 同じ数字のケーブルをツイストしてください。

直結ケーブルには、イーサネットインターフェイス用の RJ-45 コネクターが付いています。他のケーブルはバラ線で、それぞれにフェルール端子が付いています。

各フェルール端子の仕様は以下の通りです。

フェルール端子

ワイヤーゲージ

接続先

L2 = 6 mm、d2 = Φ0.8 mm

AWG 16

非常停止デバイス

L2 = 8 mm、d2 = Φ1.2 mm

AWG 18

電源装置

L2 = 8 mm、d2 = Φ1.7 mm

AWG 22 ~ 26

イネーブルデバイス、ホストコントローラーなど

DC 電源ケーブルの接続

注記:
  • SG (信号接地) と FG (機能接地) は本製品内部で接続されていません。

  • FG 端子を接続する場合はアースに落としてあるかを確認してください。本製品に接地が施されていないと、電磁妨害 (EMI) がひどくなることがあります。

  • 電源接続の詳細については、電源の配線 を参照してください。
