GP6000-MM01-KO.00

DIN 레일에 설치하기

위험
감전, 폭발 또는 아크 플래시 위험성 시스템에서 커버 또는 부재를 제거하기 전이나, 부속품, 하드웨어 또는 케이블을 설치하거나 제거하기 전에는 장치에서 모든 전원을 차단하십시오. 제품을 설치하거나 제거하기 전에 이 제품과 전원 공급 장치 모두에서 전원 케이블을 분리하십시오. 지정된 위치와 시점에서 전원이 꺼지는지 확인하려면 항상 적절한 정격 전압 감지 장치를 사용하십시오. 이 제품에 전원을 공급하기 전에 시스템의 모든 커버 또는 요소를 다시 장착하고 고정하십시오. 이 제품을 작동할 때는 지정된 전압만 사용하십시오. DC 모델은 12 ~ 24 Vdc를 사용하도록 설계되었고 AC 모델은 100 ~ 240 Vac를 사용하도록 설계되었습니다. 전원을 공급하기 전에 항상 사용자의 장치가 DC 또는 AC 전원을 공급받는지 확인하십시오. 이 제품을 Class I, Division 2, Group A, B, C, D 위험 장소에서 사용할 때는 작동자가 도구를 사용하지 않고 이 제품의 뒷면을 만지지 않게 하는 인클로저 안에 이 제품을 설치하십시오. 이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

위험

감전, 폭발 또는 아크 플래시 위험성

시스템에서 커버 또는 부재를 제거하기 전이나, 부속품, 하드웨어 또는 케이블을 설치하거나 제거하기 전에는 장치에서 모든 전원을 차단하십시오.
제품을 설치하거나 제거하기 전에 이 제품과 전원 공급 장치 모두에서 전원 케이블을 분리하십시오.
지정된 위치와 시점에서 전원이 꺼지는지 확인하려면 항상 적절한 정격 전압 감지 장치를 사용하십시오.
이 제품에 전원을 공급하기 전에 시스템의 모든 커버 또는 요소를 다시 장착하고 고정하십시오.
이 제품을 작동할 때는 지정된 전압만 사용하십시오. DC 모델은 12 ~ 24 Vdc를 사용하도록 설계되었고 AC 모델은 100 ~ 240 Vac를 사용하도록 설계되었습니다. 전원을 공급하기 전에 항상 사용자의 장치가 DC 또는 AC 전원을 공급받는지 확인하십시오.
이 제품을 Class I, Division 2, Group A, B, C, D 위험 장소에서 사용할 때는 작동자가 도구를 사용하지 않고 이 제품의 뒷면을 만지지 않게 하는 인클로저 안에 이 제품을 설치하십시오.

이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

주의:

이 제품에는 IEC 60715 TH35-7.5와 호환되는 레일을 사용하십시오.
이 제품이 진동과 충격을 받을 환경에서는 설치 후 시판되는 DIN 레일 엔드 스토퍼를 사용하여 이 제품을 DIN 레일에 고정하는 것이 좋습니다.

제품을 뒷면이 위를 향하도록 하여 깨끗하고 평평한 곳에 놓습니다.

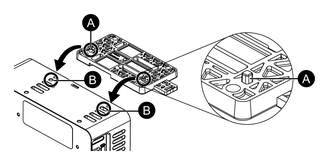

패키지에 포함된 DIN 레일 부착물을 제품에 부착합니다. DIN 레일 부착물의 두 돌출부를 제품 뒷면의 구멍에 삽입합니다. 그런 다음 포함된 4개의 M4 나사로 조입니다. 필요한 토크는 0.7 N•m (6.2 lb-in)입니다.

A. 돌출부

B. 구멍
DIN 레일 부착물의 상단 홈을 DIN 레일의 윗 부분에 걸칩니다.

C. DIN 레일
밑 부분을 딸깍 소리가 날 때까지 레일 쪽으로 밉니다.
