GP6000-MM01-CS.00

安装到 DIN 导轨上

危险
电击、爆炸或电弧危险
  • 在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前,务必先断开电源。
  • 在安装或拆卸产品之前,从本产品和电源上拔下电源线的插头。
  • 始终使用合适的电压感应设备来确认电源已经关闭。
  • 装回并固定好系统的所有护盖或元件之后再给产品供电。
  • 操作本产品时,只使用指定的电压。直流型号设计使用 12 到 24 Vdc,交流型号设计使用 100 到 240 Vac。在供电之前,务必检查装置是直流还是交流供电。
  • 在 I 级 2 区 A、B、C 和 D 组危险环境中使用本产品时,将本产品安装到一个机柜中,防止操作员不使用工具即可触摸产品背面。
未按说明操作将导致人身伤亡等严重后果。
注:
  • 本产品使用符合 IEC 60715 TH35-7.5 标准的导轨。

  • 在产品可能遭受振动和冲击的环境中,建议在安装后使用市售的 DIN 导轨端部止动器将产品固定到 DIN 导轨上。

  1. 将产品背面朝上,放置在干净、平整、水平的表面上。

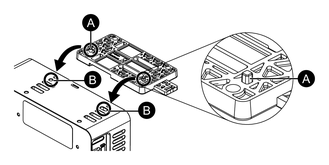

  2. 将包装中的 DIN 导轨附件安装到产品上。将 DIN 导轨附件的两个突起插入产品背面的孔中。然后用随附的四个 M4 螺钉拧紧。需要 0.7 N•m (6.2 lb-in) 的力矩。

    A. 凸台

    B. 孔洞

  3. 将 DIN 导轨附件的顶部凹槽挂住 DIN 导轨的顶部。

    C. DIN 导轨

  4. 将底部推到导轨上,直到听到咔嗒一声。
