GP6000-MM01-DE.00

Montage auf DIN-Schiene

GEFAHR
GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen. Trennen Sie vor dem Installieren bzw. Entfernen des Produkts das Stromkabel sowohl vom Produkt als auch von der Stromversorgung. Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung. Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten. Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Das Gleichstrommodell ist für die Verwendung von 12 bis 24 Vdc ausgelegt, und das Wechselstrommodell für die Verwendung von 100 bis 240 Vac. Prüfen Sie stets, ob Ihr Gerät für Gleich- oder Wechselstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten. Wenn Sie dieses Produkt in explosionsgefährdeten Bereichen der Klasse I, Division 2, Gruppen A, B, C und D verwenden, installieren Sie es in einem Gehäuse, das verhindert, dass der Bediener die Rückseite dieses Produkts ohne Verwendung von Werkzeugen berühren kann. Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

GEFAHR

GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN

Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.
Trennen Sie vor dem Installieren bzw. Entfernen des Produkts das Stromkabel sowohl vom Produkt als auch von der Stromversorgung.
Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung.
Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.
Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Das Gleichstrommodell ist für die Verwendung von 12 bis 24 Vdc ausgelegt, und das Wechselstrommodell für die Verwendung von 100 bis 240 Vac. Prüfen Sie stets, ob Ihr Gerät für Gleich- oder Wechselstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten.
Wenn Sie dieses Produkt in explosionsgefährdeten Bereichen der Klasse I, Division 2, Gruppen A, B, C und D verwenden, installieren Sie es in einem Gehäuse, das verhindert, dass der Bediener die Rückseite dieses Produkts ohne Verwendung von Werkzeugen berühren kann.

Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

HINWEIS:

Verwenden Sie für dieses Produkt die mit IEC 60715 kompatible Schiene TH35-7.5.
In Umgebungen, in denen dieses Gerät Vibrationen und Stößen ausgesetzt ist, wird empfohlen, das Gerät nach der Montage mit handelsüblichen DIN-Schienen-Endstoppern an der DIN-Schiene zu sichern.

Legen Sie das Produkt mit der Rückseite nach oben auf eine saubere, flache und ebene Oberfläche.

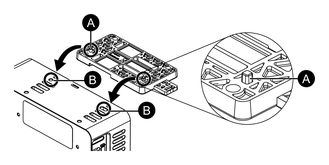

Bringen Sie die im Paket enthaltene DIN-Schienenbefestigung am Produkt an. Führen Sie die beiden Vorsprünge der DIN-Schienenbefestigung in die Löcher auf der Rückseite des Geräts ein. Befestigen Sie sie dann mit den vier mitgelieferten M4-Schrauben. Das erforderliche Anzugsdrehmoment beträgt 0,7 N•m (6,2 lb-in).

A. Überstand

B. Löcher
Haken Sie die obere Nut der DIN-Schienenbefestigung in den oberen Teil der DIN-Schiene ein.

C. DIN-Schiene
Drücken Sie das Unterteil auf die Schiene, bis Sie ein Klicken vernehmen.
