Installazione sulla guida DIN

PERICOLO
RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo. Staccare il cavo di alimentazione dal prodotto e dall'alimentazione prima di installare o rimuovere il prodotto. Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato. Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutte le coperture e i componenti del sistema. Utilizzare questo prodotto solo con il valore di tensione specificato. Il modello CC è progettato per l'uso a 12 a 24 Vcc, e il modello CA è progettato per l'uso da 100 a 240 Vca. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC o CA. Quando si usa questo prodotto in ambienti pericolosi di Classe I, Divisione 2, Gruppi A, B, C, e D, installare questo prodotto in un contenitore che impedisca all'operatore di toccarne la parte posteriore senza uso di utensili. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO

Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.
Staccare il cavo di alimentazione dal prodotto e dall'alimentazione prima di installare o rimuovere il prodotto.
Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato.
Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutte le coperture e i componenti del sistema.
Utilizzare questo prodotto solo con il valore di tensione specificato. Il modello CC è progettato per l'uso a 12 a 24 Vcc, e il modello CA è progettato per l'uso da 100 a 240 Vca. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC o CA.
Quando si usa questo prodotto in ambienti pericolosi di Classe I, Divisione 2, Gruppi A, B, C, e D, installare questo prodotto in un contenitore che impedisca all'operatore di toccarne la parte posteriore senza uso di utensili.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

NOTA:

Per questo prodotto utilizzare la guida compatibile con la IEC 60715 TH35-7.5.
Negli ambienti in cui il prodotto è sottoposto a vibrazioni e forti urti, dopo l'installazione si consiglia di fissarlo a una guida DIN con elementi di fissaggio compatibili DIN, da reperire localmente.

Con il retro rivolto verso l'alto, posizionare il prodotto su una superficie pulita, piana e livellata.

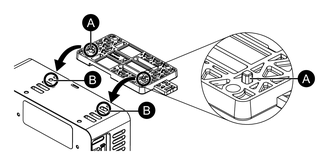

Montare l'attacco per guida DIN incluso nella confezione sul prodotto. Inserire le due sporgenze dell'attacco per guida DIN nei fori sul retro del prodotto. Quindi, serrare con le quattro viti M4 in dotazione. La coppia necessaria è 0,7 N•m (6,2 lb-in).

A. Sporgenza

B. Fori
Agganciare la scanalatura superiore dell'attacco per guida DIN alla parte superiore della guida DIN.

C. Guida DIN
Spingere la parte inferiore sulla guida fino a sentire uno scatto.
