DIN レールへの取り付け

危険
感電、爆発、閃光アークの危険性
  • システムのカバーまたは部品を取り外す前、および付属品、ハードウェア、またはケーブルの取り付け / 取り外しの前に、装置のすべての電源を外してください。
  • 本製品の取り付け / 取り外しの前に、本製品および電源供給元の両方から電源ケーブルを外してください。
  • 電源オフの確認の際は、必ず正しい定格の電圧検出装置を使用し、電源が供給されていないことを確認してください。
  • 本製品に電源を入れる前に、システム内のすべてのカバーおよび部品を取り付けて固定してください。
  • 本製品を使用する際には、必ず指定の電圧をご使用ください。DC モデルは 12 ~ 24 Vdc、AC モデルは 100 ~ 240 Vac の電源を使用するように設計されています。電源を入れる前に、デバイスに供給される電源が DC か AC かを常に確認してください。
  • 本製品を Class I、Division 2、Groups A、B、C、D の危険区域で使用する場合は、オペレーターが工具を使用することなく本製品背面部に触れられないようエンクロージャーに取り付けてください。
上記の指示に従わないと、死亡または重傷を負うことになります。
注記:
  • 本製品には、IEC 60715 TH35-7.5 に準拠したレールを使用してください。

  • 本製品を振動や衝撃を受ける環境で使用する場合、製品を DIN レールに取り付けた後、市販の DIN レールエンドストッパーで固定することをお勧めします。

  1. 本製品の背面を上に向けて、清潔で平らで水平な面に置きます。

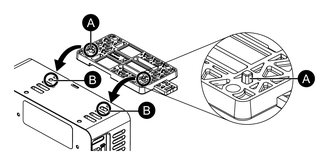

  2. 梱包に含まれている DIN レールアタッチメントを製品に取り付けます。DIN レールアタッチメントの 2 つの突起部を製品背面の穴に挿入します。次に、付属の 4 本の M4 ネジで締めます。適正な締め付けトルクは 0.7 N•m (6.2 lb-in) です。

    A. 突起部

    B. 穴

  3. DIN レールアタッチメントの上部の溝を、DIN レールの上端にひっかけます。

    C. DIN レール

  4. カチッとはまるまで下部をレールに押し込みます。
