Installation sur un rail DIN

DANGER
RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble. Débranchez le câble d'alimentation du produit et de l'alimentation avant d'installer ou de retirer le produit. Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué. Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension. Utilisez uniquement la tension spécifiée pour alimenter le produit. Le modèle CC est conçu pour une utilisation avec une alimentation de 12 à 24 Vcc et le modèle CA est conçu pour une utilisation avec une alimentation de 100 à 240 Vca. Vérifiez toujours si votre équipement est une unité CA ou CC avant de le mettre sous tension. Lors de l'utilisation de ce produit dans des endroits dangereux de Classe I, Division 2, Groupes A, B, C et D, installez ce produit dans un boîtier qui empêche que l'opérateur touche l'arrière de ce produit sans l'utilisation d'outils. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.
Débranchez le câble d'alimentation du produit et de l'alimentation avant d'installer ou de retirer le produit.
Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.
Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.
Utilisez uniquement la tension spécifiée pour alimenter le produit. Le modèle CC est conçu pour une utilisation avec une alimentation de 12 à 24 Vcc et le modèle CA est conçu pour une utilisation avec une alimentation de 100 à 240 Vca. Vérifiez toujours si votre équipement est une unité CA ou CC avant de le mettre sous tension.
Lors de l'utilisation de ce produit dans des endroits dangereux de Classe I, Division 2, Groupes A, B, C et D, installez ce produit dans un boîtier qui empêche que l'opérateur touche l'arrière de ce produit sans l'utilisation d'outils.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

NOTE:

Utilisez le rail compatible avec la norme IEC 60715 TH35-7.5 pour ce produit.
Dans les environnements où ce produit sera soumis à des vibrations et à des chocs, il est recommandé de le fixer au rail DIN à l'aide d'embouts pour rail DIN disponibles dans le commerce après l'installation.

Placez le produit sur une surface propre, plane et horizontale, en orientant le dos vers le haut.

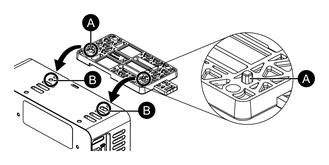

Fixez le support pour rail DIN fourni dans l'emballage au produit. Insérez les deux saillies de la fixation pour rail DIN dans les trous situés à l'arrière du produit. Ensuite, serrez avec les quatre vis M4 incluses. Le couple nécessaire est de 0,7 N•m (6,2 lb-in).

A. Saillie

B. Trous
Accrochez la rainure supérieure de la fixation du rail DIN à la partie supérieure du rail DIN.

C. Rail DIN
Poussez la partie inférieure sur le rail jusqu'à ce que vous entendiez un clic.
