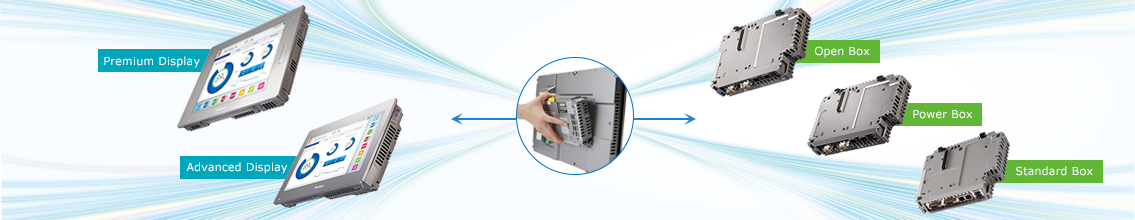

모듈 구성
| 프리미엄 디스플레이 | 어드밴스드 디스플레이 | 오픈 박스 | 파워 박스 | 스탠다드 박스 |
|---|---|---|---|---|
| 높은 디스플레이 품질과 다양한 기능을 갖춘 업계 최고 수준의 디스플레이 | 높은 디스플레이 품질의 정교한 디스플레이 |
전용 기기로 Windows 애플리케이션 사용 가능 |
안정적인 리얼 타임 OS 탑재
고성능 및 확장 HMI
|
안정적인 리얼 타임 OS 탑재 고성능 HMI |
| SP-5800WC, SP-5700WC, SP-5700TP, SP-5660TP, SP-5600TP, SP-5500TP | SP-5600TA, SP-5600WA, SP-5500WA, SP-5400WA |
SP-5B41 | SP-5B10 | SP-5B00 |
| 디스플레이 모듈 사양시트 | 박스 모듈 사양 시트 | |||
디스플레이 모듈
| 디스플레이 타입 | 제품명 | 모델명 | 디스플레이 사이즈 |
디스플레이 컬러 |
터치패널 타입 |
프론트 USB |
밝기 센서 |
오토스켈링 | 상세 정보 |
|---|---|---|---|---|---|---|---|---|---|
| 프리미엄 | SP-5800WC *1 | PFXSP5800WCD | 19인치 와이드 (FWXGA) |
1600만 | 투영형 정전용량 (멀티 터치) |
O | O | O | 데이터 시트 （PDF） |
| SP-5700WC *1 | PFXSP5700WCD | 15인치 와이드 (FWXGA) |
|||||||
| SP-5700TP | PFXSP5700TPD | 15" (XGA) |
아날로그 저항막 (멀티 터치) |
||||||
| SP-5660TP *2 | PFXSP5660TPD | 12" (XGA) |
|||||||
| SP-5600TP | PFXSP5600TPD | 12" (XGA) |
|||||||
| SP-5500TP | PFXSP5500TPD | 10" (SVGA) |
|||||||
| 어드밴스드 | SP-5600TA | PFXSP5600TAD | 12" (XGA) |
262,144 | 아날로그 저항막 |
X | X | X | |
| SP-5600WA | PFXSP5600WAD | 12인치 와이드 (WXGA) |
|||||||
| SP-5500WA | PFXSP5500WAD | 10인치 와이드 (WXGA) |
|||||||
| SP-5400WA | PFXSP5400WAD | 7인치 와이드 (WVGA) |
*1 SP-5800WC, SP-5700WC 및 SP-5600TA는 SP-5B40와 호환되지 않습니다. (판매 종료: 2018년 3월 30일)
*2 SP-5660TP는 SP-5B10 (파워 박스) 및 SP-5B00 (스탠다드 박스)와 호환되지 않습니다.
박스 모듈
| 박스 타입 | 제품명 | 모델명 | Windows 애플리케이션 |
확장 유닛 | 사운드 출력 | AUX 출력 | 상세 정보 |
|---|---|---|---|---|---|---|---|
| 오픈 박스 | SP-5B41 | PFXSP5B41 | O | O | O | O | 데이터 시트 （PDF） |
| 파워 박스 | SP-5B10 *3 | PFXSP5B10 | - | ||||
| 스탠다드 박스 | SP-5B00 *3 | PFXSP5B00 | - | - | - |
*3 SP-5B10 (파워 박스) 및 SP-5B00 (스탠다드 박스)는 SP-5660TP와 호환되지 않습니다.
디스플레이 모듈 x 박스 모듈
* Chrome은 "360°보기"를 지원하지 않습니다.| 화면 크기 | 제품명 | 밝기 센서/ 오토스켈링/ 프론트 USB/ 멀티 터치 |
Win- dows 애플리케이션 |
영상/ 음성 |
이동식 시스템 |
CFast (저장 장치) |
SD (저장 장치) |
USB A타입 |
USB mini B |
SIO | 이더넷 | 정격 전압 | 상세 정보 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
19인치 와이드
(FWXGA) |
SP-5800WC + SP-5B41 |
O | O | O | O | x 1 | x 1 | x 4 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
| SP-5800WC + SP-5B10 |
O | - | - | O | - | x 1 | x 3 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
| SP-5800WC + SP-5B00 |
O | - | - | - | - | x 1 | x 3 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
15인치 와이드
(FWXGA) |
SP-5700WC + SP-5B41 |
O | O | O | O | x 1 | x 1 | x 4 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
| SP-5700WC + SP-5B10 |
O | - | - | O | - | x 1 | x 3 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
| SP-5700WC + SP-5B00 |
O | - | - | - | - | x 1 | x 3 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
15인치
(XGA) |
SP-5700TP + SP-5B41 |
O | O | O | O | x 1 | x 1 | x 4 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
| SP-5700TP + SP-5B10 |
O | - | - | O | - | x 1 | x 3 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
| SP-5700TP + SP-5B00 |
O | - | - | - | - | x 1 | x 3 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
12인치
(XGA) 무선LAN 내장 모델
|
SP-5660TP + SP-5B41 |
O | O | O | O | x 1 | x 1 | x 4 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
12인치
(XGA) |
SP-5600TP + SP-5B41 |
O | O | O | O | x 1 | x 1 | x 4 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
| SP-5600TP + SP-5B10 |
O | - | - | O | - | x 1 | x 3 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
| SP-5600TP + SP-5B00 |
O | - | - | - | - | x 1 | x 3 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
12인치
(XGA) |
SP-5600TA + SP-5B41 |
- | O | O | O | x 1 | x 1 | x 3 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
| SP-5600TA + SP-5B10 |
- | - | - | O | - | x 1 | x 2 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
| SP-5600TA + SP-5B00 |
- | - | - | - | - | x 1 | x 2 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
12" 와이드
(WXGA) |
SP-5600WA + SP-5B41 |
- | O | O | O | x 1 | x 1 | x 3 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
| SP-5600WA + SP-5B10 |
- | - | - | O | - | x 1 | x 2 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
| SP-5600WA + SP-5B00 |
- | - | - | - | - | x 1 | x 2 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
10인치
(SVGA) |
SP-5500TP + SP-5B41 |
O | O | O | O | x 1 | x 1 | x 4 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
| SP-5500TP + SP-5B10 |
O | - | - | O | - | x 1 | x 3 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
| SP-5500TP + SP-5B00 |
O | - | - | - | - | x 1 | x 3 | x 2 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
10인치 와이드
(WXGA) |
SP-5500WA + SP-5B41 |
- | O | O | O | x 1 | x 1 | x 3 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
| SP-5500WA + SP-5B10 |
- | - | - | O | - | x 1 | x 2 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
| SP-5500WA + SP-5B00 |
- | - | - | - | - | x 1 | x 2 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
7인치 와이드
(WVGA) |
SP-5400WA + SP-5B41 |
- | O | O | O | x 1 | x 1 | x 3 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
| SP-5400WA + SP-5B10 |
- | - | - | O | - | x 1 | x 2 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
|
| SP-5400WA + SP-5B00 |
- | - | - | - | - | x 1 | x 2 | x 1 | x 2 | x 2 | DC12~24V | 디스플레이/ 박스 |
사용자 정의 제품
베젤 컬러 *4
프론트 색상
프론트 색상은 표준 색상인 실버 외에 ‘블랙’, ‘오프 화이트’, ‘베이지’ 중에서 선택할 수 있습니다.
| 프론트 색상 | 블랙 | 오프 화이트 | 베이지 | 실버 |
|---|---|---|---|---|
| 프론트 패널 | 블랙 （PANTONE 432C） |
오프 화이트 （PANTONE Cool Gray 1C） |
베이지 （PANTONE 7535C） |
실버 （PANTONE 8401C） |
| 프론트 베젤 | 블랙 | 표준(실버) | 표준(실버) | 표준(실버) |
*4 SP-5800WC 및 SP-5700WC는 전면 컬러 실버 (전면 USB 없음) 모델 만 지원합니다.
코팅 *5
어떤 환경에서도 안심! "코팅 된 모델"은 부식으로부터 더 많은 보호 기능을 제공합니다.
코팅되지 않은 제품과 비교하여 열악한 환경에서 사용할 수 있도록 제품수명이 연장되었습니다. 내부식성이 향상되었습니다.
*5 SP-5800WC 및 SP-5700WC 모델 제외
모델 형식
디스플레이 모듈
*6 5포인트 동시 터치
*7 2포인트 동시 터치
*8 SP-5800WC 및 SP-5700WC는 전면 컬러 실버 (전면 X USB타입) 모델 만 지원합니다.
*9 프리미엄 디스플레이에서 F1 키를 선택한 경우 특수 환경용 전면 USB 커버 (나사 포함)가 미리 장착되어 있습니다.
*10 F5 ~ F8은 오버레이 전면 USB를 덮는 것으로 USB 인터페이스를 사용하지 못하도록합니다. (프리미엄 디스플레이에서만 선택 가능)
*11 전면 색상을 표준 실버 상태에서 코팅 대응만 할 경우는 F0가 됩니다.
박스 모듈
