Interruptor de habilitación
| AVISO |
|---|
|
DAÑOS MATERIALES
No exponga el interruptor a impactos o vibraciones
excesivas.
Si no se siguen estas instrucciones, pueden producirse daños en el equipo.
|

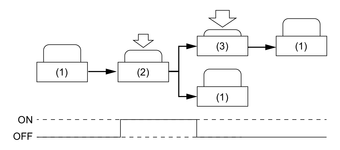

Este producto cuenta con un interruptor de 3 posiciones con dos contactos de trabajo (contactos tipo A , normalmente abiertos) como interruptor de habilitación. Mientras el interruptor de habilitación se mantiene presionado en la posición intermedia (posición 2), la operación del dispositivo conectado está habilitada.
Soltar el interruptor (posición 1) o pulsarlo con fuerza (posición 3) impide el funcionamiento del dispositivo conectado.
El estado de continuidad en cada posición del interruptor es el siguiente:
|
Nombre de la señal |
Posición
1 |
Posición
2 |
Posición
3 |
|---|---|---|---|
|
ENB1 |
0 (OFF) |
1 (ON) |
0 (OFF) |
|
ENB2 |
0 (OFF) |
1 (ON) |
0 (OFF) |
-
Para conocer los parámetros de la función de seguridad de este interruptor, consulte Safety Parameters (Parámetros de seguridad).
-
Mientras se regresa a la posición 1 desde la posición 3, los contactos permanecen OFF.
