GPH6000-MM01-IT.00

Interruttore di abilitazione

AVVISO
DANNI ALLE APPARECCHIATURE
Non esporre l'interruttore a urti o vibrazioni eccessive.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Come interruttore di abilitazione, questo prodotto è dotato di un interruttore 3-posizioni con due contatti di lavoro (contatto a, normalmente aperto). Quando l'interruttore di abilitazione è premuto in posizione centrale (posizione 2), è possibile utilizzare il dispositivo collegato.

Rilasciando l'interruttore (posizione 1) o premendolo con forza (posizione 3) si impedisce il funzionamento del dispositivo collegato.

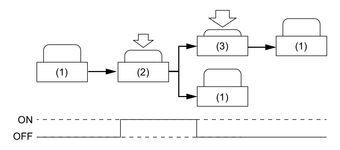

Lo stato di continuità di ciascuna posizione dell'interruttore è il seguente:

Nome segnale

Posizione 1
(non premuto)

Posizione 2
(leggermente premuto)

Posizione 3
(premuto a fondo)

ENB1

0 (OFF)

1 (ON)

0 (OFF)

ENB2

0 (OFF)

1 (ON)

0 (OFF)

NOTA:
  • Per i parametri delle funzioni di sicurezza di questo interruttore, fare riferimento a Safety Parameters (Parametri di sicurezza).

  • Durante il ritorno alla posizione 1 dalla posizione 3, i contatti rimangono OFF.
