활성화 스위치
| 주의 사항 |
|---|
|
장비 손상
스위치를 과도한
충격이나 진동에 노출시키지
마십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
|

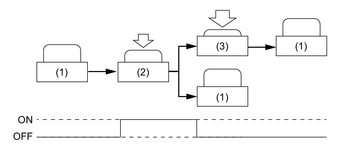

이 제품에는 두 개의 아르바이트 접점(a접점, 평상시 열림)이 있는 3위치 스위치가 활성화 스위치로 있습니다. 활성화 스위치를 중간 위치(위치 2)로 누른 상태에서는 연결된 장치를 작동할 수 있습니다.
스위치를 놓거나(위치 1) 꾹 누르면(위치 3) 연결된 장치의 작동이 중지됩니다.
각 스위치 위치의 연속성 상태는 다음과 같습니다.
|
신호 이름 |
위치
1 |
위치
2 |
위치
3 |
|---|---|---|---|
|
ENB1 |
0(꺼짐) |
1(켜짐) |
0(꺼짐) |
|
ENB2 |
0(꺼짐) |
1(켜짐) |
0(꺼짐) |
주의:
-
이 스위치의 안전 기능 매개 변수는 안전 매개 변수를 참조하십시오.
-
위치 3에서 위치 1로 돌아가는 동안 접점들은 꺼진 상태로 유지됩니다.
