Zustimmungsschalter
| HINWEIS |
|---|
|
BESCHÄDIGUNG VON GERÄTEN
Setzen Sie den Schalter keinen übermäßigen
Stößen oder Vibrationen aus.
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.
|

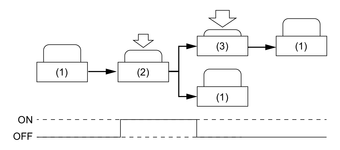

Dieses Produkt verfügt über einen 3-Positionen -Schalter mit zwei Arbeitskontakten (A-Kontakt, normalerweise offen) als Zustimmungsschalter. Solange der Zustimmungsschalter in der mittleren Position (Position 2) steht, ist der Betrieb des angeschlossenen Geräts möglich.
Wenn Sie den Schalter loslassen (Position 1) oder ihn fest drücken (Position 3), wird der Betrieb des angeschlossenen Geräts verhindert.
Die Durchgangszustände bei den einzelnen Schalterstellungen sind wie folgt:
|
Signalbezeichnung |
Position
1 |
Position
2 |
Position
3 |
|---|---|---|---|
|
ENB1 |
0 (OFF) |
1 (ON) |
0 (OFF) |
|
ENB2 |
0 (OFF) |
1 (ON) |
0 (OFF) |
-
Die Sicherheitsfunktions-Parameter dieses Schalters finden Sie unter Sicherheitsparameter.
-
Wenn Sie von Position 3 in Position 1 zurückkehren, bleiben die Kontakte AUS.
