GPH6000-MM01-JA.00

イネーブルスイッチ

注記
機器の損傷
スイッチを過度の衝撃や振動にさらさないでください。
上記の指示に従わないと、機器の損傷を負う可能性があります。

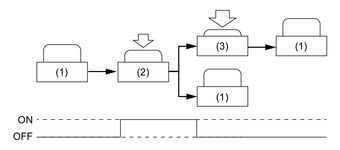

本製品には、イネーブルスイッチとして 2 つの a 接点 (ノーマリーオープン) を備えた 3 ポジションスイッチが搭載されています。イネーブルスイッチを中間位置 (ポジション 2) まで押している間、接続されたデバイスの操作が許可されます。

スイッチを放す (ポジション 1) か、強く押す (ポジション 3) と、操作が無効になります。

各スイッチポジションでの導通状態は以下のとおりです。

信号名

ポジション 1
(押していない状態)

ポジション 2
(軽く押した状態)

ポジション 3
(強く押した状態)

ENB1

0 (OFF)

1 (ON)

0 (OFF)

ENB2

0 (OFF)

1 (ON)

0 (OFF)

注記:
  • このスイッチの安全機能のパラメーターについては、安全パラメーター を参照してください。

  • ポジション 3 からポジション 1 に戻る際、接点は OFF のままです。
