Interrupteur d'activation
| AVIS |
|---|
|
RISQUE DE DETERIORATION DU MATERIEL
Ne pas exposer le commutateur à des chocs ou
des vibrations excessifs.
Le non-respect de ces instructions peut provoquer des dommages matériels.
|
Ce produit est équipé d'un commutateur à 3 positions avec deux contacts travail (contact a, normalement ouvert) comme interrupteur d'activation. Lorsque l'interrupteur de validation est en position médiane (position 2), l'appareil connecté peut être utilisé.
Le fait de relâcher l'interrupteur (position 1) ou de l'enfoncer fermement (position 3) empêche le fonctionnement de l'appareil connecté.

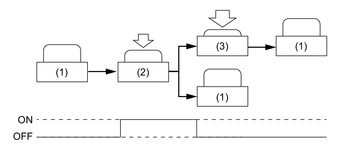

L'état de continuité à chaque position du commutateur est le suivant :
|
Nom du signal |
Position
1 |
Position
2 |
Position
3 |
|---|---|---|---|
|
ENB1 |
0 (OFF) |
1 (ON) |
0 (OFF) |
|
ENB2 |
0 (OFF) |
1 (ON) |
0 (OFF) |
-
Pour les paramètres de la fonction de sécurité de ce commutateur, voir Conditions de sécurité.
-
Lors du retour de la position 3 à la position 1, les contacts restent en position OFF.
