19.13 ヒストリカルトレンドグラフ部品の設定ガイド

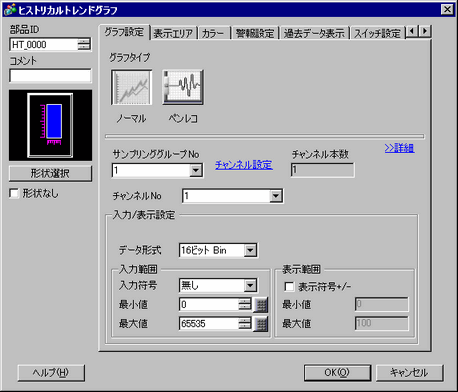

部品ID

配置された部品にはID番号が自動的に割り当てられます。
ヒストリカルトレンドグラフ部品のID : HT_**** (数字4桁)

英字部分は固定です。数字部分は0000～9999の範囲で変更できます。

コメント

部品に対するコメントを最大20文字まで設定できます。

部品形状

[形状選択]で選択した部品の形状が表示されます。

形状選択

形状選択用のダイアログボックスが開き、部品の形状を選択します。

形状なし

形状のない透明な部品にするかどうかを指定します。

グラフタイプ

折れ線表示のしかたを[ノーマル]と[ペンレコ]から選択します。

• ノーマル

指定したワードアドレス内のデータの変化を時系列に折れ線グラフ表示します。表示開始時のデータは「0」です。サンプリング時間ごとに設定した[表示方向]に最新データを描き加えます。表示エリアいっぱいまで表示されると設定した[スクロール数]分グラフをずらして表示を続けます。
例)表示方向 : 左下→右向き、表示データ数 : 4、スクロール数 : 4の場合

• ペンレコ(ペンレコーダー)

指定したワードアドレス内のデータの変化を時系列に折れ線グラフ表示します。表示開始時のデータは「0」です。最新データが常に表示エリアの端に表示されるよう、グラフ全体をサンプリング時間ごとに設定した[表示方向]に1つずつスクロールして表示します。

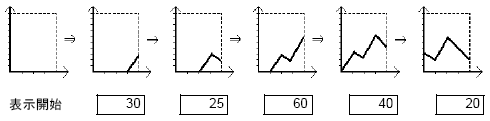

例)表示方向 : 左下→右向き、表示データ数 : 4の場合
