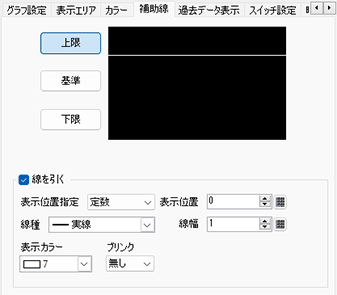

18.13.1.8 ヒストリカルトレンドグラフ - 補助線

表示位置指定

補助線の表示位置の指定方法を[定数]、[アドレス]から選択します。

• 定数

表示位置を固定の数値を書き込んで指定します。

• アドレス

表示位置が格納されているアドレスを指定します。

表示位置

補助線の表示位置を設定します。

Y軸に対する各補助線の設定範囲は次のとおりです。

データ形式	表示符号 + / -	設定範囲
16ビットBin	指定なし	0 ～ 65535
	指定あり	-32768 ～ 32767
32ビットBin	指定なし	0 ～ 4294967295
	指定あり	-2147483648 ～ 2147483647
32ビットFloat	-	-9.9e16 ～ 9.9e16

線種

補助線の種類を5パターンから選択します。

線幅

補助線の幅を1 ～ 2で設定します。

表示カラー

補助線の色を設定します。

背景カラー

実線以外の線種を選択した場合に、補助線の背景色を設定します。

ブリンク

点滅表示の有無および点滅の速さを指定します。[表示カラー]、[背景カラー]それぞれにブリンクを設定できます。
