LT4000M系列(模组型)特点

安装灵活

一体式设计,结构紧凑,便于在狭小空间安装

采用一体式设计,结构紧凑,安装时只需在面板上开出直径为22mm的圆孔。排除故障时可方便地更换显示模块或控制模块。
*安装时可用工具新开圆孔,也可利用原来开关所用的Φ22mm圆孔。

安装方式可灵活选择

使用分体连接电缆*,人机界面和主控单元可灵活的分别安装在DIN导轨和其他位置,节省了操作空间。
*可选3米或5米电缆。

以太网多重连接功能

使用以太网多重连接功能,无需更改控制器上任何设置,即可在生产设备上轻松添加人机界面用作子显示。
主机模块:
开放型
增强型
标准型

显示模块:
精良
高级

符合多种国际标准,可放心出口和在国外设备上使用

UL (在危险场所使用电气设备的安全标准-Class I, Division 2 Group A, B, C and D.)

使用方便

提高开发效率,保护专有技术

画面和逻辑程序用同一软件进行编辑。采用拖放操作,同一地址或自定义控制符号可由画面部件和逻辑组件共享。控制器地址可直接写入,减少了开发时间。
利用功能块,还能重复使用配置好的逻辑组件,并通过密码保护专有技术。

梯形图逻辑画面,还支持指令表逻辑画面。
*符合IEC 61131-3标准。

用Project Converter(工程转换器)转换整个工程

GP-Pro EX支持LT系列以前机型所创建的画面数据。
使用Project Converter(工程转换器),可立刻转换由GP-PRO/PBIII for Windows或以上版本创建的数据。

可立即使用的画面示例

大量现成的示例画面可供下载,减少设计画面的时间。


连接多种设备

Pro-face人机界面能直接连接多种设备,支持PLC、温控器和机器人等各种设备,

*仅以太网机型支持。
*仅适用于LT4000M系列。

支持CANopen协议

LT4000M系列可通过CANopen协议与各种远程设备进行数据交换,实现经济且界面友好的系统设计。远程设备可以是标准的I/O模块或运动控制器等复杂的产品,灵活应对各种应用。

配方功能

一般配方功能的所有配方数据必须保存在一个连续地址,而新的配方功能则允许写入随机地址和多种数据格式。

CSV数据传输功能

由于可编辑保存在USB存储器/SD卡中的CSV数据,所以易于携带配方数据,便于现场维护。方便将报警消息转换为CSV文件格式。

采集不同格式数据

不同设备的文字、二进制数和变量可以混合,还可以设置连接设备+内部地址。
主机模块:
开放型
增强型
标准型

显示模块:
精良
高级

西门子Tag导入功能

主机模块:
开放型
增强型
标准型
显示模块:
精良
高级




西门子PLC创建的STEP7工程文件中的Tag信息可导入至GP-Pro EX画面数据,从而节省了画面制作的工时。

Tag导入
S7-200系列 S7-300/400系列 S7-1200系列
了解可导入的数据类型,请查阅以下手册:

简单、灵活的设置指示灯和开关

能在画面和逻辑编程软件GP-Pro EX中设置指示灯的6种颜色和3速闪烁状态。
EZ带灯开关还可轻松定制插入式标签。
* 例如:主画面、切换画面、切换、速度、运行、停止、重置、自动、手动等。

灵活设置

当进行频繁设置时,调用狭窄的数据输入画面的次数也会增多,数字小键盘和操作画面的切换次数也将增多,从而降低了可操作性及增加了误操作的可能性。使用EZ数字键盘可增加画面的实际使用面积,提高可操作性,减少频繁设置时的工作量。
  • 可靠的输入触觉响应。
  • 戴着手套也可输入数字和字母。
  • 防止因使用脏手操作而导致的显示面板恶化。

管理高效

体积小巧,接口丰富,显示清晰

采用65,536色真彩TFT 显示屏,用户使用3D仿真图形,可创建出清晰易读的操作画面。
控制模块提供数字I/O 、模拟I/O、模拟RTD输入和模拟热电偶输入、用于连接外设的USB接口、用于连接PLC或其他控制器的串口以及用于连接网络的以太网接口。

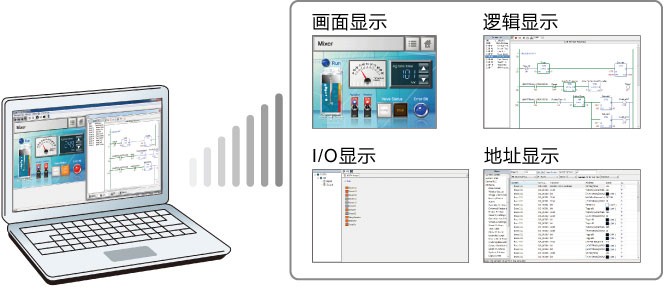

使用GP-Pro EX可轻松检验和调试工程

GP-Pro EX模拟是一种离线模拟功能,借助此功能,无需连接人机界面,就可以检验画面和逻辑程序的运行情况。

从办公室轻松连接生产现场

使用远程监控软件GP-Viewer EX*或数据采集软件Pro-Server EX*,能轻松监控生产现场的人机界面画面,或者发布生产指令和采集实时生产数据。

*软件授权需另购。

Pro-face Remote HMI

平板电脑/智能手机可与生产设备进行连接。通过添加APP程序实现真正的移动操作。无需前往生产现场即可通过手机直接查找错误原因,对现场设备进行监控。

Pro-Server EX

通过以太网在PC上采集操作数据。可在办公室的PC上对现场人机界面执行下载配方等操作指令。

*需单独购买软件授权。

GP-Viewer EX

可在远离生产现场的PC上远程监控生产现场人机界面的画面。
*需单独购买软件授权。

报警消息的查询/排序和历史信息的取样

可使用升序/降序排列和使用=, > 或 < 符号作为条件查询报警和取样。

用历史趋势图轻松分析故障原因

GP-Pro EX支持用图表显示错误日志,使故障原因的分析更为简便。
支持的功能包括放大/缩小显示、上下限辅助线显示、XY散点图。
主机模块:
开放型
增强型
标准型

显示模块:
精良
高级

借助康耐视In-Sight视觉系统进行现场调节

结合康耐视的In-Sight视觉系统,可以查看视觉传感器图像,同时在现场人机界面上更改设置。
*通讯驱动程序支持In-Sight Micro系列和In-Sight 5000系列。
*在一个画面上可以查看3个视觉传感器的图像。一台人机界面最多可以连接16个视觉传感器。可以在人机界面上调整显示位置(X/Y)、曝光时间、焦距、亮度和对比度。

报警分析功能

当发生故障时,操作员能很方便的查找和检查现场状态,只需触摸报警消息就能检索出按报警时间次序排列的相关数据。

采样数据 - 采集生产中的各种数据

温度、电压及其他想要获得的地址值存储在在人机界面中。数据和时间能通过采样显示进行确认。

历史趋势图 - 使用直观的图形显示数据

用直观易懂的图表形式来显示历史采集的数据变化。此图表便于回顾历史数据。

操作日志 - 记录操作员的操作

操作行为被保存在日志里,因此可以查看到有什么人、在什么时间、做了什么事。日志也可被用于对操作员的错误操作进行趋势分析。
