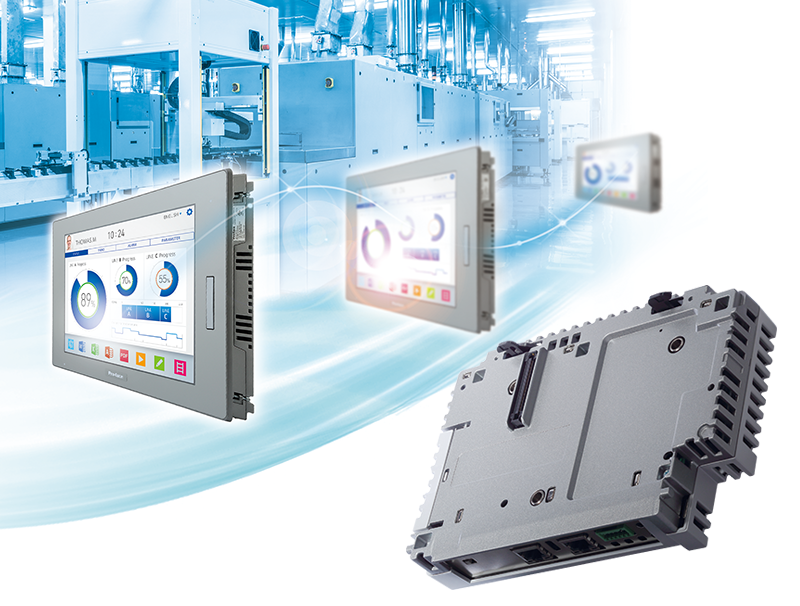

Adaptateur multi-écrans de la gamme SP5000

Visualisation intelligente plus efficace à tout endroit

Installation séparée sur de longues distances avec un seul câble LAN

Adapté aux environnements de production, fiable et facile à installer.


Sélectionner le mode d'affichage

Compatible avec le mode d'affichage cloné ou étendu. Une surveillance et un fonctionnement indépendants sont possibles sur chaque panneau.


Contrôle exclusif de l'entrée tactile

Prémunissez-vous contre les problèmes dus à un fonctionnement simultané imprévu de plusieurs utilisateurs.



* L'utilisation de ce contrôle exclusif est limitée à une machine hôte spécifique.

Tranquillité d'esprit dans un environnement difficile. Le "modèle revêtu" offre une meilleure protection contre la corrosion.

Avec un modèle enrobé de module d'affichage SP5000 Series, une durée de vie étendue pour une utilisation dans des environnements difficiles par rapport aux produits non enrobés. La résistance à la corrosion est également améliorée.
(N° de modèle: PFXZCDADEXR1FC0)


Numéros de modèle du module d'affichage SP5000 Series≥

Configuration du système



* MDA : Multi Display Adapter (n° de modèle): PFXZCDADEXR1, Modèle durci n°: PFXZCDADEXR1FC0)

Caractéristiques

Caractéristiques électriques

Modèle PFXZCDADEXR1
Alimentation Tension d'entrée nominale 12 VCC (fourni par le Display Module)
Consommation 8 W ou moins

Caractéristiques environnementales

Modèle PFXZCDADEXR1
Normes de sécurité internationales
Environnement physique Température de l'air ambiant 0 à 60 °C (32 à 140 °F)
Air ambiant et humidité de stockage 10 à 90 % HR (sans condensation, température du thermomètre mouillé 39 °C [102,2 °F] ou moins)
Poussière 0.1 mg/m3 (10-7 oz/ft3) ou moins (non conductifs)
Degré de pollution À utiliser dans un environnement de degré de pollution 2
Gaz corrosifs Sans gaz corrosifs
Pression atmosphérique
(altitude de fonctionnement)
800 à 1 114 hPa (2 000 m [6 561 ft] ou moins)
Environnement mécanique Résistance aux vibrations Conforme à la norme IEC/EN 61131-2
Amplitude simple 5 à 9 Hz 3,5 mm (0,14 in)
Accélération fixe 9 à 150 Hz : 9,8 m/s 2
Directions X, Y, Z pour 10 cycles (environ 100 minutes)
Résistance aux chocs Conforme à la norme IEC/EN 61131-2
147 m/s 2directions X, Y, Z pour 3 répétitions
Environnement électrique Immunité au bruit Tension de bruit : 1 000 Vp-p
Durée d'impulsion : 1 μs
Temps de montée : 1 ns
(via le simulateur de bruit)
Décharge électrostatique
immunité
Méthode de décharge de contact : 6 kV (CEI/EN 61000-4-2 niveau 3)

Caractéristiques structurelles

Modèle PFXZCDADEXR1
Méthode de refroidissement Circulation naturelle de l'air
Dimensions externes(L x H x P) 188 x 131 x 35 mm)
Poids 800 g (1,76 lb) ou moins

Caractéristiques des modules d'affichage de la série SP5000

Type d'affichage Nom du produit N° modèle Taille d'affichage Type d'écran tactile Détails
Premium SP-5800WC PFXSP5800WCD Modèles 19" de largeur (FWXGA) Capacitive projetée
(multipoint)
SP-5700WC PFXSP5700WCD Modèles 15" de largeur (FWXGA)
SP-5700TP PFXSP5700TPD 15" (XGA) Film résistif analogique
(multipoint)
SP-5660TP PFXSP5660TPD 12" (XGA)
SP-5600TP PFXSP5600TPD 12" (XGA)
SP-5500TP PFXSP5500TPD 10" (SVGA)
Advanced SP-5600TA PFXSP5600TAD 12" (XGA) Film résistif analogique
SP-5600WA PFXSP5600WAD Modèles 12" de largeur (WXGA)
SP-5500WA PFXSP5500WAD Modèles 10" de largeur (WXGA)
SP-5400WA PFXSP5400WAD 7" de largeur (WVGA)


Remarque
Pour assurer la stabilité des opérations du système à l’aide du Multi Display Adapter, nous recommandons les opérations suivantes :
Lors de la mise sous tension :
  • Mettez le terminal hôte et chaque Multi Display Adapter sous tension simultanément (à l’aide d’une alimentation commune).
  • Vous pouvez également, après avoir allumé tous les adaptateurs d'affichage multiples et avoir affiché un écran de veille, activer le terminal hôte.
Pendant le fonctionnement :
  • Activez ou désactivez les adaptateurs Multi Display Adapter et connectez ou déconnectez les câbles LAN après avoir éteint le terminal hôte.
