설치 절차

위험
감전, 폭발 또는 아크 플래시 위험성 시스템에서 커버 또는 부재를 제거하기 전이나, 부속품, 하드웨어 또는 케이블을 설치하거나 제거하기 전에는 장치에서 모든 전원을 차단하십시오. 제품을 설치하거나 제거하기 전에 이 제품과 전원 공급 장치 모두에서 전원 케이블을 분리하십시오. 지정된 위치와 시점에서 전원이 꺼지는지 확인하려면 항상 적절한 정격 전압 감지 장치를 사용하십시오. 이 제품에 전원을 공급하기 전에 시스템의 모든 커버 또는 요소를 다시 장착하고 고정하십시오. 이 제품을 작동할 때는 지정된 전압만 사용하십시오. DC 모델은 12 ~ 24 Vdc를 사용하도록 설계되었고 AC 모델은 100 ~ 240 Vac를 사용하도록 설계되었습니다. 전원을 공급하기 전에 항상 사용자의 장치가 DC 또는 AC 전원을 공급받는지 확인하십시오. 이 제품을 Class I, Division 2, Group A, B, C, D 위험 장소에서 사용할 때는 작동자가 도구를 사용하지 않고 이 제품의 뒷면을 만지지 않게 하는 인클로저 안에 이 제품을 설치하십시오. 이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

위험

감전, 폭발 또는 아크 플래시 위험성

시스템에서 커버 또는 부재를 제거하기 전이나, 부속품, 하드웨어 또는 케이블을 설치하거나 제거하기 전에는 장치에서 모든 전원을 차단하십시오.
제품을 설치하거나 제거하기 전에 이 제품과 전원 공급 장치 모두에서 전원 케이블을 분리하십시오.
지정된 위치와 시점에서 전원이 꺼지는지 확인하려면 항상 적절한 정격 전압 감지 장치를 사용하십시오.
이 제품에 전원을 공급하기 전에 시스템의 모든 커버 또는 요소를 다시 장착하고 고정하십시오.
이 제품을 작동할 때는 지정된 전압만 사용하십시오. DC 모델은 12 ~ 24 Vdc를 사용하도록 설계되었고 AC 모델은 100 ~ 240 Vac를 사용하도록 설계되었습니다. 전원을 공급하기 전에 항상 사용자의 장치가 DC 또는 AC 전원을 공급받는지 확인하십시오.
이 제품을 Class I, Division 2, Group A, B, C, D 위험 장소에서 사용할 때는 작동자가 도구를 사용하지 않고 이 제품의 뒷면을 만지지 않게 하는 인클로저 안에 이 제품을 설치하십시오.

이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

주의 사항
장비 손상 항상 설치 개스킷을 사용하십시오. 나사 파스너를 설치하거나 제거하는 동안 이 제품을 패널 컷아웃에 안정적으로 놓으십시오. 이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.

주의 사항
인클로저 파손 명시된 정도 이상의 토크를 가하지 마십시오. 이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.

개스킷이 디스플레이 패널 프레임을 두르는 베젤의 홈에 단단히 장착되었는지 확인하십시오.

주의: 항상 방수뿐 아니라 진동을 흡수하는 설치 개스킷을 사용하십시오. 설치 개스킷 교체 절차는 설치 개스킷 교체하기를 참조하십시오.
패널 컷아웃 치수에 따라, 패널의 장착용 구멍을 열고 제품을 패널에 앞면에서 부착하십시오.

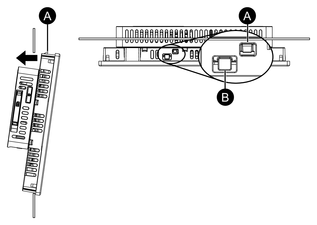

주의: 이 제품에는 상단에 낙하를 방지하는 낙하 방지 잠금 장치가 있습니다. 제품의 하부를 패널의 개구부에 삽입한 다음 잠금 해제 버튼을 누른 상태에서 상부를 삽입하십시오.
1. 낙하 방지 잠금장치
2. 잠금 해제 버튼

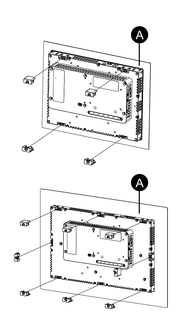

설치 패스너를 상단, 하단, 좌우의 브래킷 개방부에 삽입하고 M4 나사들을 조금씩 조이되 대각선 순서로 번갈아 조입니다.

주의: 필요한 토크는 0.7 N•m (6.2 lb-in)입니다.

설치용 패스너 개수

각 모델용 설치 패스너의 수는 다음과 같습니다.

10인치, 12인치, 10인치 와이드, 12인치 와이드	상단 - 2개, 하단 - 2개
15인치, 15인치 와이드, 19인치 와이드, 22인치 와이드	상단 - 3개, 하단 - 3개, 왼쪽 - 1개, 오른쪽 - 1개
