Procédure d'installation

DANGER
RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble. Débranchez le câble d'alimentation du produit et de l'alimentation avant d'installer ou de retirer le produit. Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué. Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension. Utilisez uniquement la tension spécifiée pour alimenter le produit. Le modèle CC est conçu pour une utilisation avec une alimentation de 12 à 24 Vcc et le modèle CA est conçu pour une utilisation avec une alimentation de 100 à 240 Vca. Vérifiez toujours si votre équipement est une unité CA ou CC avant de le mettre sous tension. Lors de l'utilisation de ce produit dans des endroits dangereux de Classe I, Division 2, Groupes A, B, C et D, installez ce produit dans un boîtier qui empêche que l'opérateur touche l'arrière de ce produit sans l'utilisation d'outils. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.
Débranchez le câble d'alimentation du produit et de l'alimentation avant d'installer ou de retirer le produit.
Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.
Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.
Utilisez uniquement la tension spécifiée pour alimenter le produit. Le modèle CC est conçu pour une utilisation avec une alimentation de 12 à 24 Vcc et le modèle CA est conçu pour une utilisation avec une alimentation de 100 à 240 Vca. Vérifiez toujours si votre équipement est une unité CA ou CC avant de le mettre sous tension.
Lors de l'utilisation de ce produit dans des endroits dangereux de Classe I, Division 2, Groupes A, B, C et D, installez ce produit dans un boîtier qui empêche que l'opérateur touche l'arrière de ce produit sans l'utilisation d'outils.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVIS
RISQUE DE DETERIORATION DU MATERIEL Utilisez toujours le joint d'installation. Maintenez ce produit stable dans la découpe panneau lorsque vous installez ou retirez les vis de fixation. Le non-respect de ces instructions peut provoquer des dommages matériels.

AVIS
ENVELOPPE CASSÉE N'exercez pas un couple supérieur à celui indiqué. Le non-respect de ces instructions peut provoquer des dommages matériels.

Assurez-vous que le joint est correctement enfoncé dans la rainure qui longe le périmètre du châssis du cadre de l'écran.

NOTE: Utilisez toujours le joint d'installation puisque celui-ci absorbe les vibrations en plus de repousser les liquides. Pour la procédure pour remplacer le joint d'installation, reportez vous à la section Remplacement du joint d'installation.
Selon Dimensions de découpe du panneau, ouvrez un trou de montage sur le panneau et attachez le produit au panneau à partir de l'avant.

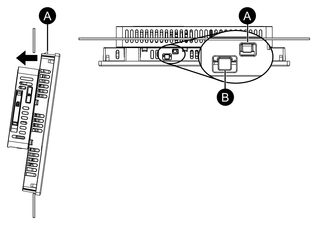

NOTE: Ce produit est équipé d'un dispositif anti-chute situé sur le dessus afin d'éviter qu'il ne tombe. Insérez la partie inférieure du produit dans l'ouverture du panneau, puis insérez la partie supérieure tout en appuyant sur le bouton de déverrouillage.
1. Verrou anti-chute
2. Bouton de déverrouillage

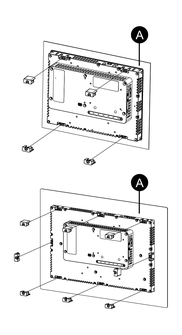

Insérez les attaches d'installation dans les ouvertures du support en haut, en bas, à gauche et à droite, puis serrez les vis M4 petit à petit, en alternant les vis positionnées en diagonale.

NOTE: Le couple nécessaire est de 0,7 N•m (6,2 lb-in).

Panneau

Nombre d'attaches d'installation

Le nombre d'attaches d'installation pour chaque modèle est le suivant.

10 pouces, 12 pouces , 10 pouces panoramique, 12 pouces panoramique	Haut - 2, Bas - 2
15 pouces, 15 pouces panoramique, 19 pouces panoramique, 22 pouces panoramique	Haut - 3, Bas - 3, Gauche - 1, Droite - 1
