GP6000 系列高级型号 – 用户指南

GP6000-MM01-CS.00

安装步骤

危险

电击、爆炸或电弧危险

在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前，务必先断开电源。
在安装或拆卸产品之前，从本产品和电源上拔下电源线的插头。
始终使用合适的电压感应设备来确认电源已经关闭。
装回并固定好系统的所有护盖或元件之后再给产品供电。
操作本产品时，只使用指定的电压。直流型号设计使用 12 到 24 Vdc，交流型号设计使用 100 到 240 Vac。在供电之前，务必检查装置是直流还是交流供电。
在 I 级 2 区 A、B、C 和 D 组危险环境中使用本产品时，将本产品安装到一个机柜中，防止操作员不使用工具即可触摸产品背面。

未按说明操作将导致人身伤亡等严重后果。

注意
设备损坏务必使用安装垫圈。当正在安装或取出固定螺丝时将产品稳定固定在面板开孔内。不遵循上述说明可能导致设备损坏。

注意
外壳破裂施加的扭矩切勿超过规定值。不遵循上述说明可能导致设备损坏。

请检查产品安装垫圈已稳妥地插入显示面板框四周的挡板凹槽中。

注: 安装垫圈除具有防水功能外还可吸收振动，务必使用安装垫圈。要了解如何更换安装垫圈，请参阅更换安装垫圈。
根据面板开孔尺寸，在面板上开出一个安装孔，然后将产品从正面安装到面板。

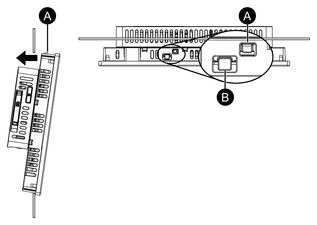

注: 本产品顶部设有防坠锁，可防止掉落。将产品的底部插入面板开口，然后按住解锁按钮插入顶部。
1. 防坠锁
2. 解锁按钮

将安装紧固件插入顶部、底部、左侧和右侧的支架开口，然后以对角方式一点一点地交替拧紧 M4 螺钉。

注: 需要 0.7 N•m (6.2 lb-in) 的力矩。

安装面板

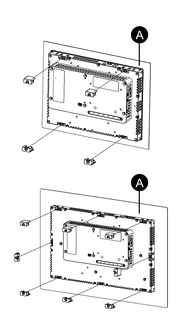

安装扣件数

每种型号的安装紧固件数量如下。

10 英寸、12 英寸、10 英寸宽屏、12 英寸宽屏	顶部 - 2，底部 - 2
15 英寸、15 英寸宽屏、19 英寸宽屏、22 英寸宽屏	顶部 - 3，底部 - 3，左侧 - 1，右侧 - 1
