Montageverfahren

GEFAHR
GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen. Trennen Sie vor dem Installieren bzw. Entfernen des Produkts das Stromkabel sowohl vom Produkt als auch von der Stromversorgung. Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung. Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten. Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Das Gleichstrommodell ist für die Verwendung von 12 bis 24 Vdc ausgelegt, und das Wechselstrommodell für die Verwendung von 100 bis 240 Vac. Prüfen Sie stets, ob Ihr Gerät für Gleich- oder Wechselstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten. Wenn Sie dieses Produkt in explosionsgefährdeten Bereichen der Klasse I, Division 2, Gruppen A, B, C und D verwenden, installieren Sie es in einem Gehäuse, das verhindert, dass der Bediener die Rückseite dieses Produkts ohne Verwendung von Werkzeugen berühren kann. Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

GEFAHR

GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN

Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.
Trennen Sie vor dem Installieren bzw. Entfernen des Produkts das Stromkabel sowohl vom Produkt als auch von der Stromversorgung.
Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung.
Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.
Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Das Gleichstrommodell ist für die Verwendung von 12 bis 24 Vdc ausgelegt, und das Wechselstrommodell für die Verwendung von 100 bis 240 Vac. Prüfen Sie stets, ob Ihr Gerät für Gleich- oder Wechselstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten.
Wenn Sie dieses Produkt in explosionsgefährdeten Bereichen der Klasse I, Division 2, Gruppen A, B, C und D verwenden, installieren Sie es in einem Gehäuse, das verhindert, dass der Bediener die Rückseite dieses Produkts ohne Verwendung von Werkzeugen berühren kann.

Die Nichtbeachtung dieser Anweisungen hat Tod oder schwere Verletzungen zur Folge.

HINWEIS
BESCHÄDIGUNG VON GERÄTEN Verwenden Sie immer die Installationsdichtung. Sorgen Sie beim Anbringen oder Entfernen der Halter für die Schraubmontage für einen stabilen Sitz des Geräts im Montageausschnitt. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

HINWEIS
BESCHÄDIGTES GEHÄUSE Üben Sie nicht mehr Drehmoment als angegeben aus. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Überprüfen Sie, ob die Dichtung des sicher in der dafür vorgesehenen Nut sitzt, die um den Rahmen des Geräts verläuft.

HINWEIS: Verwenden Sie stets die Installationsdichtung, da sie neben ihrer Wasser-abweisenden Wirkung auch Vibrationen absorbiert. Informationen zum Ersetzen der Installationsdichtung erhalten Sie unter Austauschen der Installationsdichtung.
Erstellen Sie gemäß Abmessungen des Montageausschnitts eine Montageöffnung in der Montageplatte, und befestigen Sie das Gerät von vorne in der Platte.

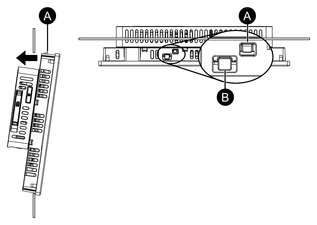

HINWEIS: Dieses Produkt verfügt oben über eine Fallsicherung. Führen Sie den unteren Teil des Produkts in die Montageöffnung (Plattenausschnitt) ein, und setzen Sie dann den oberen Teil bei gedrückter Entriegelungstaste ein.
1. Fallsicherung
2. Entriegelungstaste

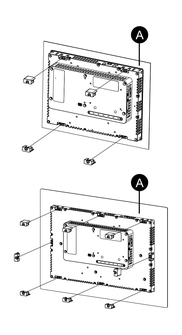

Führen Sie die Montagebefestigungen in die Halterungsöffnungen oben, unten, links und rechts ein, und ziehen Sie die M4-Schrauben abwechselnd in diagonaler Reihenfolge nach und nach fest.

HINWEIS: Das erforderliche Anzugsdrehmoment beträgt 0,7 N•m (6,2 lb-in).

Schalttafel

Anzahl Montagebefestigungen

Anzahl der Montagehalter nach Modell:

10 Zoll, 12 Zoll, 10 Zoll breit, 12 Zoll breit	Oben 2, Unten 2
15 Zoll, 15 Zoll breit, 19 Zoll breit, 22 Zoll breit	Oben - 3, Unten - 3, Rechts - 1, Links - 1

Montageverfahren
