Procedura di installazione

PERICOLO
RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo. Staccare il cavo di alimentazione dal prodotto e dall'alimentazione prima di installare o rimuovere il prodotto. Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato. Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutte le coperture e i componenti del sistema. Utilizzare questo prodotto solo con il valore di tensione specificato. Il modello CC è progettato per l'uso a 12 a 24 Vcc, e il modello CA è progettato per l'uso da 100 a 240 Vca. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC o CA. Quando si usa questo prodotto in ambienti pericolosi di Classe I, Divisione 2, Gruppi A, B, C, e D, installare questo prodotto in un contenitore che impedisca all'operatore di toccarne la parte posteriore senza uso di utensili. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO

Disattivare tutte le alimentazioni elettriche del dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.
Staccare il cavo di alimentazione dal prodotto e dall'alimentazione prima di installare o rimuovere il prodotto.
Per verificare che l'alimentazione sia disattivata, dove e quando indicato usare sempre un rilevatore di tensione correttamente tarato.
Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutte le coperture e i componenti del sistema.
Utilizzare questo prodotto solo con il valore di tensione specificato. Il modello CC è progettato per l'uso a 12 a 24 Vcc, e il modello CA è progettato per l'uso da 100 a 240 Vca. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC o CA.
Quando si usa questo prodotto in ambienti pericolosi di Classe I, Divisione 2, Gruppi A, B, C, e D, installare questo prodotto in un contenitore che impedisca all'operatore di toccarne la parte posteriore senza uso di utensili.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVISO
DANNI ALLE APPARECCHIATURE Usare sempre la guarnizione d'installazione. Mantenere il prodotto inserito nell'apertura del pannello mentre si installano o si rimuovono i dispositivi di fissaggio a vite. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

AVVISO
CUSTODIA DANNEGGIATA Non esercitare una coppia maggiore del valore specificato. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Verificare che la guarnizione sia inserita stabilmente nella scanalatura apposita, situata attorno al perimetro del telaio del pannello display.

NOTA: Utilizzare sempre la guarnizione di installazione, perché assorbe le vibrazioni oltre a respingere l'umidità. Per la procedura di sostituzione della guarnizione di installazione, far riferimento a Sostituzione della guarnizione d'installazione.
In base alle Dimensioni del cutout del pannello, praticare un foro di montaggio sul pannello e montare il prodotto sul pannello dal lato anteriore.

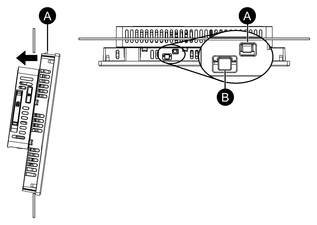

NOTA: Questo prodotto ha un blocco anticaduta sulla sommità, per evitarne la caduta. Inserire la parte inferiore del prodotto nell'apertura del pannello e poi inserire la parte superiore premendo il pulsante di sblocco.
1. Blocco anticaduta
2. Pulsante di sblocco

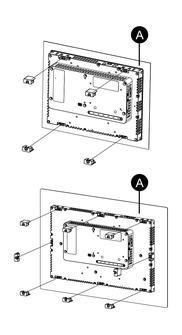

Inserire gli elementi di fissaggio per l'installazione nelle aperture della staffa nella parte superiore, inferiore, sinistra e destra e serrare le viti M4 poco a poco, alternando diagonalmente tra le viti.

NOTA: La coppia necessaria è 0,7 N•m (6,2 lb-in).

Pannello

Numero di dispositivi di fissaggio dell'installazione

Il numero degli dispositivi di fissaggio dell'installazione per ogni modello è il seguente.

10 pollici, 12 pollici, 10 pollici wide, 12 pollici wide	Sopra - 2, Sotto - 2
15 pollici, 15 pollici wide, 19 pollici wide, 22 pollici wide	Sopra - 3, Sotto - 3, Sinistra - 1, Destra - 1
