Configurazione tramite PC (configurazione da remoto)
Questa sezione descrive come configurare le impostazioni del sistema dal browser, collegando il prodotto al proprio computer.
Questo metodo di configurazione è disponibile solo per il tipo di montaggio DIN.
- Montare un cavo Ethernet alla porta LAN (ETH1) di questo
prodotto e collegare il proprio computer. Per collegare il computer
alla stessa rete del prodotto, modificare l'indirizzo IP e la subnet
mask del computer come segue.
Indirizzo IP: 192.168.1.* (qualsiasi indirizzo diverso da 192.168.1.80)
Subnet Mask: 255.255.255.0
NOTA: Se si utilizza Windows 11, impostare l'indirizzo IP come segue:(1) Dal menu Avvio selezionare Impostazioni > Rete e Internet.
(2) Toccare Proprietà vicino a Ethernet.
(3) Toccare Modifica vicino a Assegnazione indirizzo IP, dal menu a tendina selezionare Manuale e poi toccare Salva.
(4) Abilitare IPv4, poi immettere l'indirizzo IP, la subnet mask, ecc.
- Accensione del prodotto.
- Aprire il browser Web sul computer e immettere il seguente
URL.
https://192.168.1.80:8443/

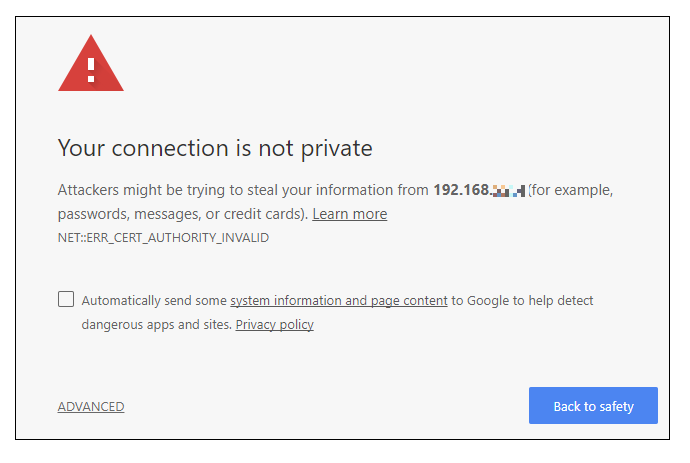

- Quando viene stabilita la connessione, il dispositivo HMI
invia un certificato da utilizzare per la crittografia. Poiché
il certificato non è firmato da un'autorità di certificazione,
verrà visualizzato un messaggio di avviso. Toccare opzioni AVANZATE
e scegliere di procedere.

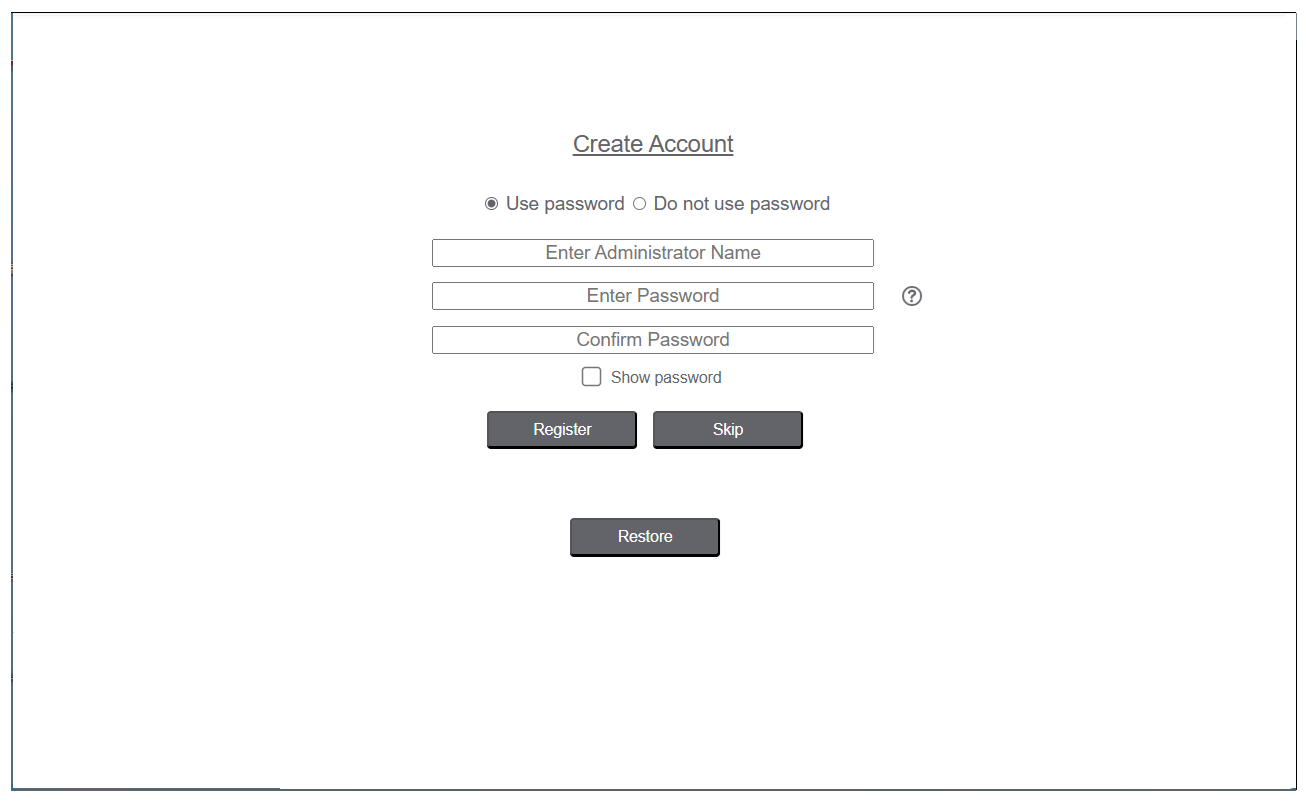

- Compare la schermata di Create
Account. Creare l'account di utente amministratore per System Settings. Immettere il nome utente
e la password e poi toccare il pulsante Register.
NOTA:-
Le password dovranno essere di almeno 8 caratteri e contenere almeno una lettera maiuscola, una lettera minuscola, un numero e un carattere speciale.
-
Sebbene sia possibile usare il prodotto senza l'autenticazione tramite password, si consiglia di impostare la password per garantire la sicurezza del prodotto.
-
È possibile saltare la creazione dell'account di amministratore e trasferire prima i file del progetto. In questo caso, la volta successiva che si cercherà di visualizzare le Impostazioni di sistema, sarà richiesto di creare l'account.
-
La password può essere modificata in qualsiasi momento. Per informazioni, fare riferimento a Cambiare password.
-

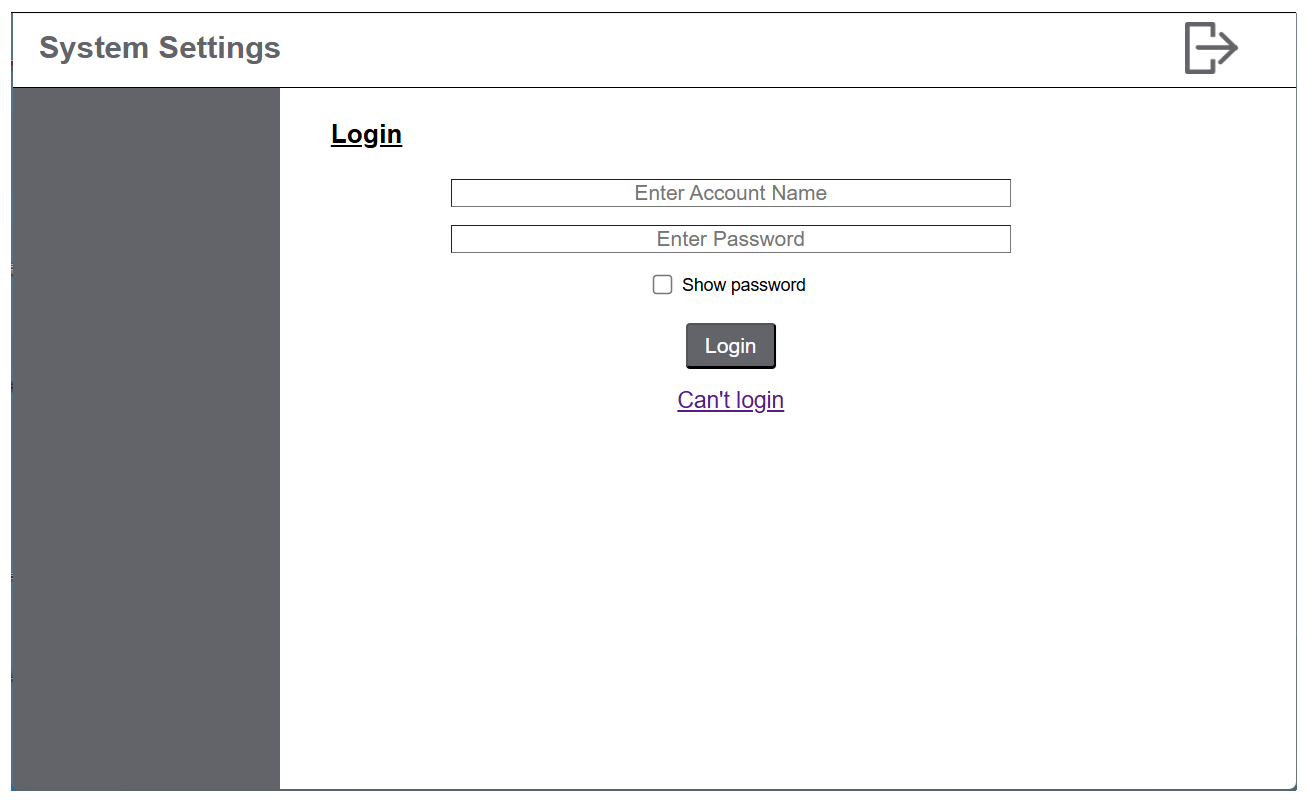

- Compare la schermata di Login. Immettere il nome utente e la password impostati in precedenza
e poi toccare il pulsante Login.
- Compare il menu System Settings. Selezionare System > Date and Time per impostare l'orologio
e poi toccare il pulsante Save.

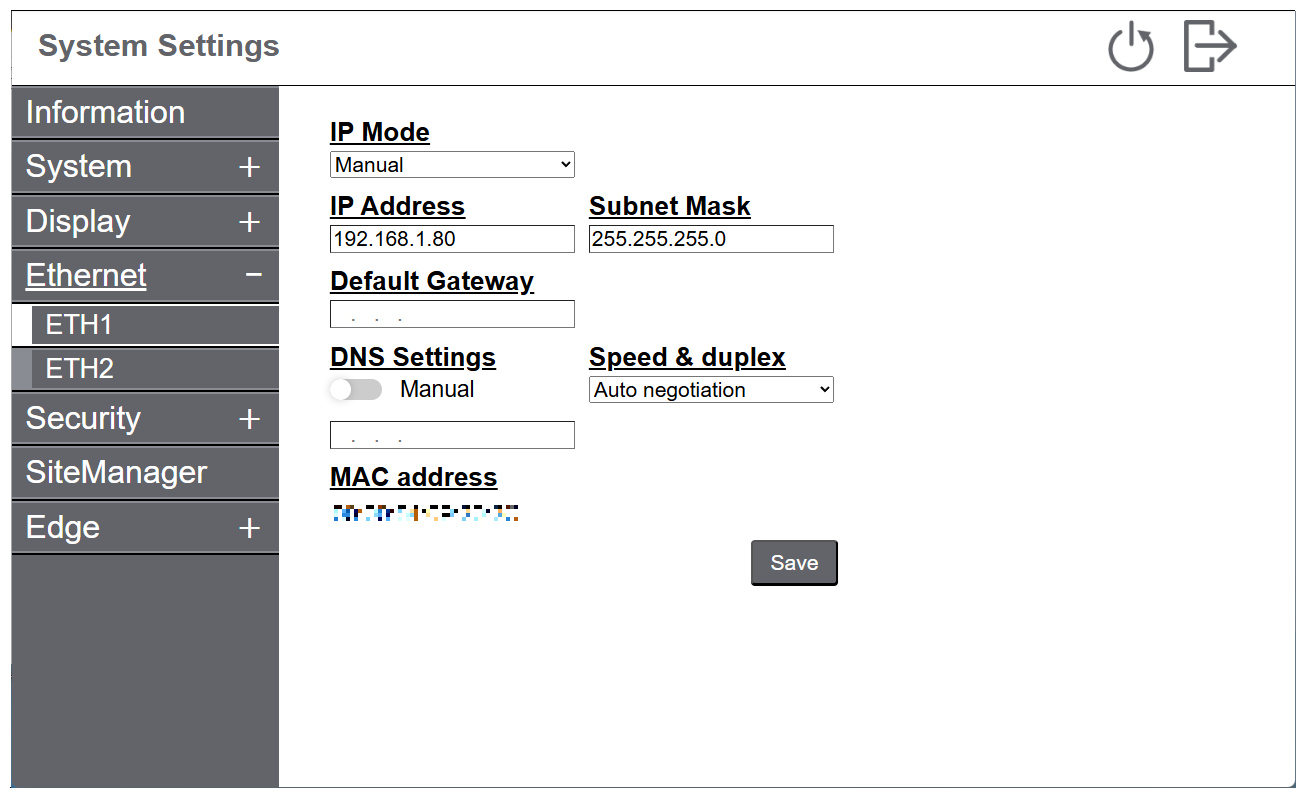

- Dal menu, selezionare Ethernet. Modificare le impostazioni di rete come richiesto e toccare il
pulsante Save.
- Modificare le altre impostazioni come richiesto. Per informazioni
sulle funzioni di impostazioni del sistema, fare riferimento a Menu Impostazioni di Sistema.NOTA: È possibile aggiungere anche altri account utente se durante la creazione dell'account amministratore era stato selezionato Use password. Per informazioni, fare riferimento a Aggiunta/eliminazione dell'account di utente. Utilizzare l'account adatto alla situazione, ad esempio l'account di utente standard per il funzionamento normale e l'account di amministratore solo per lo sviluppo e la manutenzione del sistema.
- Toccare l'icona di logout in alto a destra dello schermo.
- Trasferire il file di progetto dal software di editing dello schermo. Per le informazioni su come eseguire il trasferimento, fare riferimento al manuale del software di modifica schermate.
