PFXSP5700TPD

產品基本資訊
產品類型
HMI
系列
SP5000系列
顯示器尺寸
15"
型號
PFXSP5700TPD
全球碼
PFXSP5700TPD
產品主要特色
15" DC 自動縮放/亮度感測(Premium顯示器)
可否維修
維修收件期內,可維修
顯示器規格
顯示類型
TFT 全彩 LCD
顯示尺寸
15"
解析度
1,024 x 768 像素 (XGA)
自動縮放
已配備
有效可視面積
W304.1 x H228.1 mm [W11.97 x H8.98 in.]
顯示顏色
1600萬色
背光
白色 LED (用戶無法自行更換。需更換時,請與您的代理商聯絡。)
背光使用年限
50,000小時以上(在25 °C [77 °F]下連續工作 - 亮度下降至原來的50%)
亮度控制
0 至 100 (可由觸控面板或軟體調整)
亮度感測
已配備
觸控面板類型
電阻式薄膜(類比, 多點觸控)
觸控面板解析度
1,024 x 1,024
觸控面板使用年限
1百萬次以上
電源規格
輸入電壓
12 至 24 Vdc
額定電壓
10.8 to 28.8 Vdc
允許的壓降
12 Vdc: 1.25 ms以下
24 Vdc: 5 ms以下
耗電量
最大22 W
未供電給外接裝置時: 19 W以下
背光關閉時(待機模式): 6W以下
背光調整時(20%): 11 W以下*1
湧入電流
30 A以下
耐雜訊
雜訊電壓:1,000 Vp-p
脈衝寬度:1 µs
上升時間:1 ns
(雜訊模擬器測得)
耐壓特性
AC1,000V 20mA於1分鐘內(充電部端子與 FG 端子間)
絕緣電阻
500 Vdc, 10 MΩ 以上

1顯示器模組的耗電量

環境規格
國際安全標準
ce.gifUKCA.giful508.giful508ansi.gifex.gifccc.gifkcs.gifnepsi.gifdnv_gl.gifabs.gifrina.gifbv.gifclassnk.giflr.gifccs.gifeac.gifkc.gifctick.gif
周圍空氣溫度
0 至 60°C (32 至 140°F)
儲存溫度
-20 至 60°C (-4 至 140°F)
環境濕度
10 至 90 % RH (濕球溫度: 最高39 °C [102.2 °F] - 非凝結環境)
儲存濕度
10 至 90 % RH (濕球溫度: 最高39 °C [102.2 °F] - 非凝結環境)
灰塵
0.1 mg/m3 (10-7 oz/ft3) 以下 (非傳導等級)
汙染程度
適用於汙染程度 2 的環境
腐蝕性氣體
非腐蝕性氣體的環境
耐氣壓震動(高度範圍)
800 至 1,114 hPa (海平線上2,000 m [6,561 ft.]以下)
耐震動
符合IEC/EN61131-2標準, 5 至9 Hz 單側震動幅度3.5 mm [0.14 in.]
9 至 150 Hz 固定加速:9.8 m/s²、X、Y、Z 方向 10 週期(100分鐘)
耐衝擊
符合IEC/EN61131-2 規格,147 m/s²,X、Y、Z 方向3次
抗靜電放電力
接觸放電法:6 kV
空氣放電法: 8 kV (IEC/EN61000-4-2 第3級)
介面規格
USB (Type A)
符合USB 2.0 (Type A) x 1
電源輸入電壓: 5 Vdc ±5 %
輸出電流: 500 mA
傳輸距離: 5 m [16.4 ft.]*2
USB (mini-B)
Conforms to USB 2.0 (mini-B) x 1, Communication Distance: 5 m [16.4 ft]

2顯示器模組與Power主機模組合併使用時,每種USB裝置只能連接一個,例如1個USB隨身碟、1個傳輸線、或1個條碼機。如果同時連接多個同種類的裝置,只有第一個裝置會作動。

結構規格
接地
功能接地:接地電阻 100Ω、電線厚度 2mm² (AWG14)或以上,或符合當地國家標準(同樣適用於 FG 及 SG 端子)。
冷卻方法
自然氣流
結構規格
使用了工廠預裝的前端USB保護蓋: IP65F, IP67F, Type 1
使用了前端USB保護蓋(配件): IP66F, IP67F, Type 1, Type 4X (限室內使用)/13
注意: 此配件為前端USB保護蓋,其螺絲為Pro-face製造。 (型號PFXZCDCVUS1)*3
外部尺寸
W397 x H296 x D67 mm [W15.6 x H11.7 x D2.64 in.]
開孔尺寸
W383.5 x H282.5 mm [W15.10 x H11.12 in.]
面板厚度: 1.6 至 5 mm [0.06 至 0.2 in.]*4
重量
4.5 kg以下*5

3當此產品之正面適當地安裝於外殼內時,已依據上述規格表內所列之條件測試。即使此產品的耐受度符合上列標準,不會造成影響的油仍有可能傷害此產品。此情形會發生在有油霧的場所或低黏性油料長期附著在此產品上時。如果此產品正面的保護膜被撕開,極可能造成油霧的侵入,建議另備保護措施。除此之外,現場若有未許可油品存在,極可能造成前面板塑膠蓋變形或腐蝕。因此,安裝此產品前,請先確認操作場所的環境條件。若安裝墊片已長時間使用,或此產品及其墊片從面板移除,則原有的保護程度將無法保持。若要維持原有的保護程度,請定期更換安裝墊片。

4尺寸誤差值在 +1/-0 mm (+0.04/-0 in.),R角誤差值低於 R3 (R0.12 in.)。即使安裝外殼厚度在"開孔尺寸"的建議範圍內,由於外殼材質、尺寸、和產品安裝處的不同, 外殼仍有可能彎曲。要避免彎曲,請強化安裝面。

5僅適用於顯示器模組。

產品尺寸

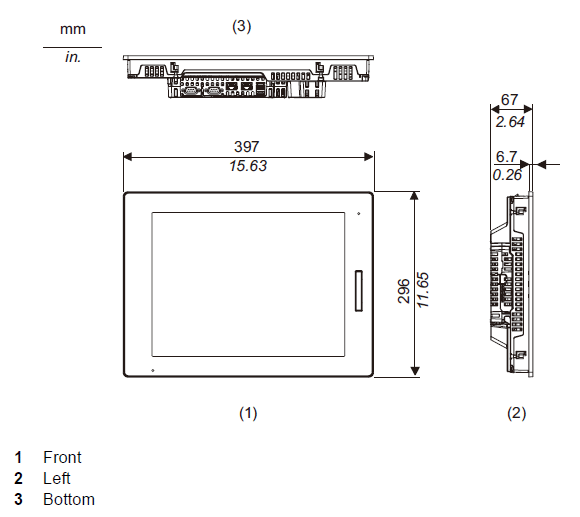

外部尺寸

Display module and box module combination


開孔尺寸


A B C
383.5 (+1/-0) mm
[15.1 (+0.04/-0)] in.
282.5 (+1/-0) mm
[11.12 (+0.04/-0)] in.
1.6 to 5 mm
[0.06 to 0.2] in.

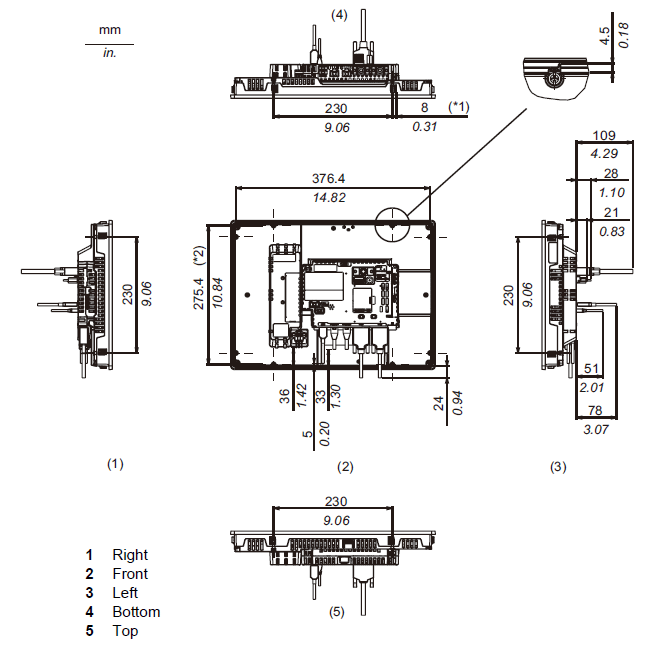

包含接線的外部尺寸


(Image of Open Box)

*1Rotation area of the fastener

*2Pitch of center of installation fastener screws
