PFXFP5700TPD

產品基本資訊
產品類型
工業顯示氣
系列
FP5000 Series
顯示器尺寸
15"
型號
PFXFP5700TPD
全球碼
PFXFP5700TPD
產品主要特色
15" (XGA) DC 類型
銷售狀態
Sale
可否維修
維修收件期內,可維修
顯示器規格
顯示類型
TFT 全彩 LCD
顯示尺寸
15"
解析度
1,024 x 768 像素 (XGA)
有效可視面積
W304.1 x H228.1 mm [W11.97 x H8.98 in.]
顯示顏色
1600萬色
背光
白色 LED (用戶無法自行更換。需更換時,請與您的代理商聯絡。)
背光使用年限
50,000小時以上(在25 °C [77 °F]下連續工作 - 亮度下降至原來的50%)
亮度控制
0 至 100 (可由launcher調整)
亮度感應
已配備
觸控面板類型
電阻式薄膜(類比, 多點觸控)
觸控面板使用年限
1百萬次以上
電源規格
輸入電壓
12 至 24 Vdc
額定電壓
10.8 to 28.8 Vdc
允許的壓降
12 Vdc: 2.5 ms以下
24 Vdc: 10 ms以下
耗電量
背光開啟: 100% (供電給外接裝置時): 21 W以下
背光開啟: 100% (未供電給外接裝置時): 18 W以下
背光調整時: 20% (未供電給外接裝置時): 11 W以下
背光關閉時 (未供電給外接裝置時): 8 W以下
湧入電流
30 A以下
耐雜訊
雜訊電壓:1,000 Vp-p
脈衝寬度:1 µs
上升時間:1 ns
(雜訊模擬器測得)
耐壓特性
AC1,000V 20mA於1分鐘內(充電部端子與 FG 端子間)
絕緣電阻
500 Vdc, 10 MΩ 以上
環境規格
國際安全標準
ce.gifUKCA.giful508.giful508ansi.gifex.gifIECEx.gifccc.gifkcs.gifnepsi.gifdnv_gl.gifabs.gifrina.gifbv.gifclassnk.giflr.gifccs.gifeac.gifkc.gifctick.gif
周圍空氣溫度
0 至 60°C (32 至 140°F)
儲存溫度
-20 至 60°C (-4 至 140°F)
環境濕度
10 至 90 % RH (濕球溫度: 最高39 °C [102.2 °F] - 非凝結環境)
儲存濕度
10 至 90 % RH (濕球溫度: 最高39 °C [102.2 °F] - 非凝結環境)
灰塵
0.1 mg/m3 (10-7 oz/ft3) 以下 (非傳導等級)
汙染程度
適用於汙染程度 2 的環境
腐蝕性氣體
非腐蝕性氣體的環境
耐氣壓震動(高度範圍)
800 至 1,114 hPa (海平線上2,000 m [6,561 ft.]以下)
耐震動
符合IEC/EN61131-2標準, 5 至9 Hz 單側震動幅度3.5 mm [0.14 in.]
9 至 150 Hz 固定加速:9.8 m/s²、X、Y、Z 方向 10 週期(100分鐘)
耐衝擊
符合IEC/EN61131-2 規格,147 m/s²,X、Y、Z 方向3次
抗靜電放電力
接觸放電法:6 kV(IEC/EN61000-4-2 第3級)
介面規格
USB (Type A)
符合USB 2.0 (Type A) x 1 (前端)
電源輸入電壓: 5 Vdc ±5 %
輸出電流: 500 mA
傳輸距離: 5 m [16.4 ft.]
USB (Type B)
符合USB 2.0 (Type B) x 1, 通訊距離: 5 m [16.4 ft]以下
Video介面
DVI-D input, Connector: DVI-D 24 pin (socket) x 1, Communication distance: 5 m [16.4 ft.]*1

1Different formats can be used by using conversion adapters and cables.
See FAQ

結構規格
接地
功能接地:接地電阻 100Ω、電線厚度 2mm² (AWG14)或以上,或符合當地國家標準(同樣適用於 FG 及 SG 端子)。
冷卻方法
自然氣流
結構規格
使用了工廠預裝的前端USB保護蓋: IP65F, IP67F, Type 1
使用了前端USB保護蓋(配件): IP66F, IP67F, Type 1, Type 4X (限室內使用)/13
注意: 此配件為前端USB保護蓋,其螺絲為Pro-face製造。 (型號PFXZCDCVUS1)*2
外部尺寸
W397 x H296 x D67 mm [W15.6 x H11.7 x D2.64 in.]
開孔尺寸
W383.5 x H282.5 mm [W15.10 x H11.12 in.]
面板厚度: 1.6 至 5 mm [0.06 至 0.2 in.]*3
重量
5.2 kg以下

2當此產品之正面適當地安裝於外殼內時,已依據上述規格表內所列之條件測試。即使此產品的耐受度符合上列標準,不會造成影響的油仍有可能傷害此產品。此情形會發生在有油霧的場所或低黏性油料長期附著在此產品上時。如果此產品正面的保護膜被撕開,極可能造成油霧的侵入,建議另備保護措施。除此之外,現場若有未許可油品存在,極可能造成前面板塑膠蓋變形或腐蝕。因此,安裝此產品前,請先確認操作場所的環境條件。若安裝墊片已長時間使用,或此產品及其墊片從面板移除,則原有的保護程度將無法保持。若要維持原有的保護程度,請定期更換安裝墊片。

3尺寸誤差值在 +1/-0 mm (+0.04/-0 in.),R角誤差值低於 R3 (R0.12 in.)。即使安裝外殼厚度在"開孔尺寸"的建議範圍內,由於外殼材質、尺寸、和產品安裝處的不同, 外殼仍有可能彎曲。要避免彎曲,請強化安裝面。

產品尺寸

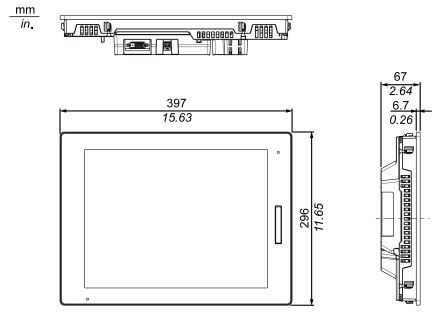

外部尺寸

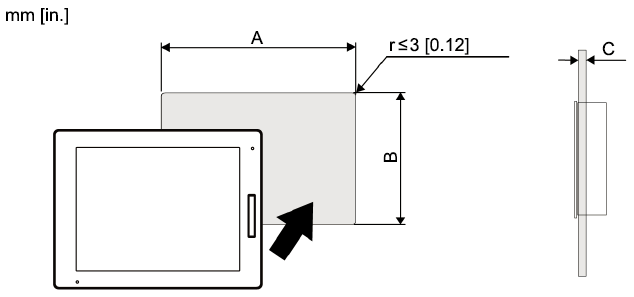

開孔尺寸

A B C
383.5 mm (+1/-0 mm)
[15.1 in. (+0.04/-0 in.)]
282.5 mm (+1/-0 mm)
[11.12 in. (+0.04/-0 in.)]
1.6 to 5 mm
[0.06 to 0.2 in.]

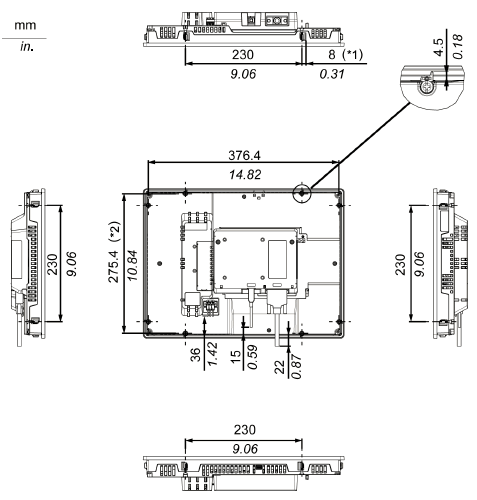

External dimensions with attached cable

*1 Rotation area of the fastener
*2 Pitch of the center of installation fastener screws
