PFXET5500WAD

PFX_IoP_BOX_10W_DC_Default

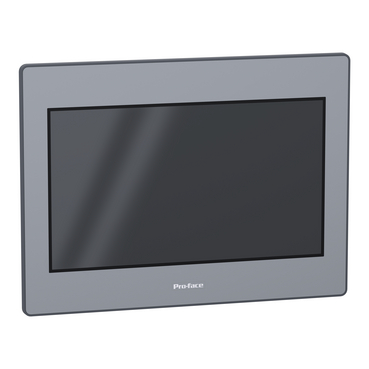

10英寸宽屏触摸面板，电阻式(模拟)，1 x 以太网口，1 x 串口，1 x USB口(Type-A)，24VDC

主要信息
产品类型
触摸屏
产品系列
Pro-face ET5000
软件授权
GP-Pro EX
操作系统
VxWorks
处理器名称
ARM Cortex-A8
补充信息
显示器尺寸
10 inch
显示类型
TFT 真彩 LCD
显示颜色
1600万色
显示器分辨率
1024 x 600 象素 WSVGA
触摸屏
单一触摸模拟电阻
背光寿命
20000小时
亮度
16 级
字符字体
ASCII
ASCII 语言（使用欧洲字符）
简体中文
日本 (ANK, Kanji)
片假名
韩国
繁体中文
Thai
页数
5000 application pages
处理器频率
800 MHz
内存说明
Device memory 256 MB
集成连接类型
1 COM1 串行链接 - 1 针型 SUB-D 9针脚 - RS422/RS485 (速率: 2400...115200 bps)下接线
1 Ethernet下接线
1 USB 2.0 A型下接线
1 USB 2.0 type micro B下接线
额定电源电压 [Us]
24 V DC +/- 20%
瞬间峰值电流
30 A
功耗 W
9.1 W
供电电源
来自外部供电
实时时钟
内置 0...50 °C
内置 10...90 % RH
可下载协议
Modbus
Uni-TE
第三方协议
产品商标
Pro-face by Schneider Electric
固定模式
By 6 screws, 安装于 1.6...5 mm厚面板
开孔尺寸
255 x 185 mm donut cut dimension
宽度
270.5 mm
高度
200.5 mm
深度
34 mm
净重
0.83 kg
安装方式
面板安装
环境
抗瞬时断电
1 ms
机柜材料
PC
前板材料
塑料
产品认证
CE
符合标准
IEC 61131-2
IEC 61000-6-2
IEC 61000-6-4
符合指令
2014/30/EU - electromagnetic compatibility
IP 保护等级
IP20 (后板)
"IP65" (前面板)
运行温度
0…50 °C
贮存环境温度
-20…60 °C
相对湿度
10…90 % 非冷凝
工作海拔
2000米
抗振动
+/-3.5 mm (f = 5…9 Hz) X, Y, Z 方向循环 10次 (大约. 100 分钟) 符合 IEC 61131-2
9.8 m/s² (f = 9…150 Hz)
抗冲击
147 m/s² 适用 11 ms (X, Y, Z directions for 3 times) 符合 IEC 61131-2
电磁兼容性
抗快速瞬变 - test level: 2 kV (电源端口) conforming to IEC 61000-4-4
抗快速瞬变 - test level: 1 kV (信号端口)
静电放电抗干扰 - test level: 6 kV (接触放电) conforming to IEC 61000-4-2 级别 3
静电放电抗干扰 - test level: 8 kV (空气放电)
包装单位
包装1：包装单位类型
PCE
个/公斤
1
包装1：高度
8.1 cm
包装1：宽度
27.5 cm
包装1：长度
37.0 cm
包装重量
1300 g

可持续性可持续性

Schneider Electric aims to achieve Net Zero status by 2050 through supply chain partnerships, lower impact materials, and circularity via our ongoing “Use Better, Use Longer, Use Again” campaign to extend product lifetimes and recyclability.

Environmental Data Explained
可回收性潜力(%)
19
生命周期总碳足迹
428 kg CO2 eq.
制造阶段的碳足迹 [A1–A3]
63 kg CO2 eq.
分销阶段的碳足迹 [A4]
2 kg CO2 eq.
安装阶段的碳足迹 [A5]
0.8 kg CO2 eq.
使用阶段的碳足迹 [B2, B3, B4, B6]
360 kg CO2 eq.
无汞
支持
Sustainable packaging
支持
生命周期结束阶段的碳足迹 [C1–C4]
2 kg CO2 eq.
环境披露
产品环境文件
生命周期总碳足迹
428
回收纸板包装
是
无塑料包装
是
中国RoHS标签
4
China RoHS Label
4
REACh 法规
https://download.se.com/files?p_Doc_Ref=PFXET5500WAD_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
中国 RoHS 法规
https://download.se.com/files?p_Doc_Ref=PFXET5500WAD_ROHS_CHINA_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
欧盟 RoHS 指令
https://download.se.com/files?p_Doc_Ref=PFXET5500WAD_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
无卤状态
本产品含有超过限值的卤素
无PVC
不支持
无硅
不支持
流通资料
产品使用寿命终期信息
可拆卸电池
否
回收
不支持
Dimensions Drawings
Mounting and Clearance
