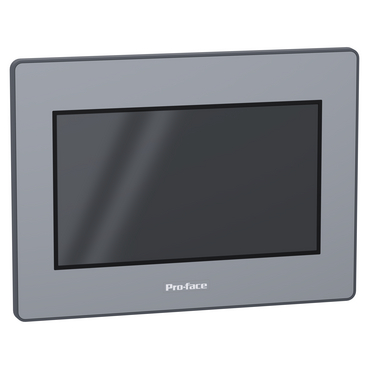

PFXET5400WAD

7英寸宽屏触摸面板，电阻式(模拟)，1 x 以太网口，1 x 串口，1 x USB口(Type-A)，24VDC

主要信息
补充信息
环境
包装单位
合同保修
可持续性

主要信息

产品类型

触摸屏

产品系列

Pro-face ET5000

软件授权

GP-Pro EX

操作系统

VxWorks

处理器名称

ARM Cortex-A8

补充信息

显示器尺寸

7 英寸

显示类型

TFT 真彩 LCD

显示颜色

1600万色

显示器分辨率

WVGA800 x 480像素

触摸屏

单一触摸模拟电阻

背光寿命

20000小时

亮度

16 级

字符字体

ASCII
ASCII 语言（使用欧洲字符）
简体中文
日本 (ANK, Kanji)
片假名
韩国
繁体中文
Thai

页数

5000 application pages

处理器频率

800 MHz

内存说明

Device memory 256 MB

集成连接类型

1 COM1 串行链接 - 1 针型 SUB-D 9针脚 - RS422/RS485 (速率: 2400...115200 bps)下接线
1 COM1 串行链接 (速率: 2400...187500 bps)下接线
1 Ethernet下接线
1 USB 2.0 A型下接线
1 USB 2.0 type micro B下接线

额定电源电压 [Us]

24 V DC +/- 20%

瞬间峰值电流

30 A

功耗 W

7.7 W

供电电源

来自外部供电

实时时钟

内置 0...50 °C
内置 10...90 % RH

可下载协议

Modbus
Uni-TE
第三方协议

产品商标

Pro-face by Schneider Electric

固定模式

通过 4 个螺钉, 安装于 1.6...5 mm厚面板

开孔尺寸

190 x 135 mm donut cut dimension

宽度

205.5 mm

高度

150.5 mm

深度

33 mm

净重

0.45 kg

安装方式

面板安装

环境

抗瞬时断电

1 ms

机柜材料

前板材料

塑料

产品认证

符合标准

IEC 61131-2
IEC 61000-6-2
IEC 61000-6-4

符合指令

2014/30/EU - electromagnetic compatibility

IP 保护等级

IP20 (后板)
"IP65" (前面板)

运行温度

0…50 °C

贮存环境温度

-20…60 °C

相对湿度

10…90 % 非冷凝

工作海拔

2000米

抗振动

+/-3.5 mm (f = 5…9 Hz) X, Y, Z 方向循环 10次 (大约. 100 分钟) 符合 IEC 61131-2
9.8 m/s² (f = 9…150 Hz)

抗冲击

147 m/s² 适用 11 ms (X, Y, Z directions for 3 times) 符合 IEC 61131-2

电磁兼容性

抗快速瞬变 - test level: 2 kV (电源端口) conforming to IEC 61000-4-4
抗快速瞬变 - test level: 1 kV (信号端口)
静电放电抗干扰 - test level: 6 kV (接触放电) conforming to IEC 61000-4-2 级别 3
静电放电抗干扰 - test level: 8 kV (空气放电)

包装单位

包装1：包装单位类型

PCE

个/公斤

包装1：高度

8.1 cm

包装1：宽度

18.5 cm

包装1：长度

27.5 cm

包装重量

760 g

合同保修

保修单

18 个月

可持续性

施耐德电气通过严选供应链、绿色环保的材料以及持续进行“更好使用，更长使用，再次使用”的循环利用活动，来延长产品寿命和提升可回收性，从而实现2050年净零碳排放的目标。

环境数据说明

生命周期总碳足迹

330 kg CO2 eq.

制造碳足迹

36.43819337798131

制造碳足迹

36 kg CO2 eq.

分配碳足迹

1.152006049594356

分配碳足迹

1 kg CO2 eq.

装置碳足迹

0.44130287791721

装置碳足迹

0.4 kg CO2 eq.

使用碳足迹

290.9231083101777

使用碳足迹

291 kg CO2 eq.

无汞

支持

Sustainable packaging

不支持

RoHS 豁免信息

支持

生命周期终止时的碳足迹

1.342313909175996

生命周期终止时的碳足迹

1 kg CO2 eq.

产品环境概况(PEP)

产品环境文件

生命周期总碳足迹

330

无F气体

Only air and vacuum used for insulation / breaking, no F-gas including SF6

回收纸板包装

是

无塑料包装

否

欧盟ROHS指令

欧盟ROHS声明

REACh法规

REACh 声明

中国RoHS标签

中国 ROHS 管理办法

中国 ROHS 声明

无卤状态

产品中的卤素含量高于限值

无PVC

不支持

无硅

不支持

流通资料

产品使用寿命终期信息

回收

不支持
